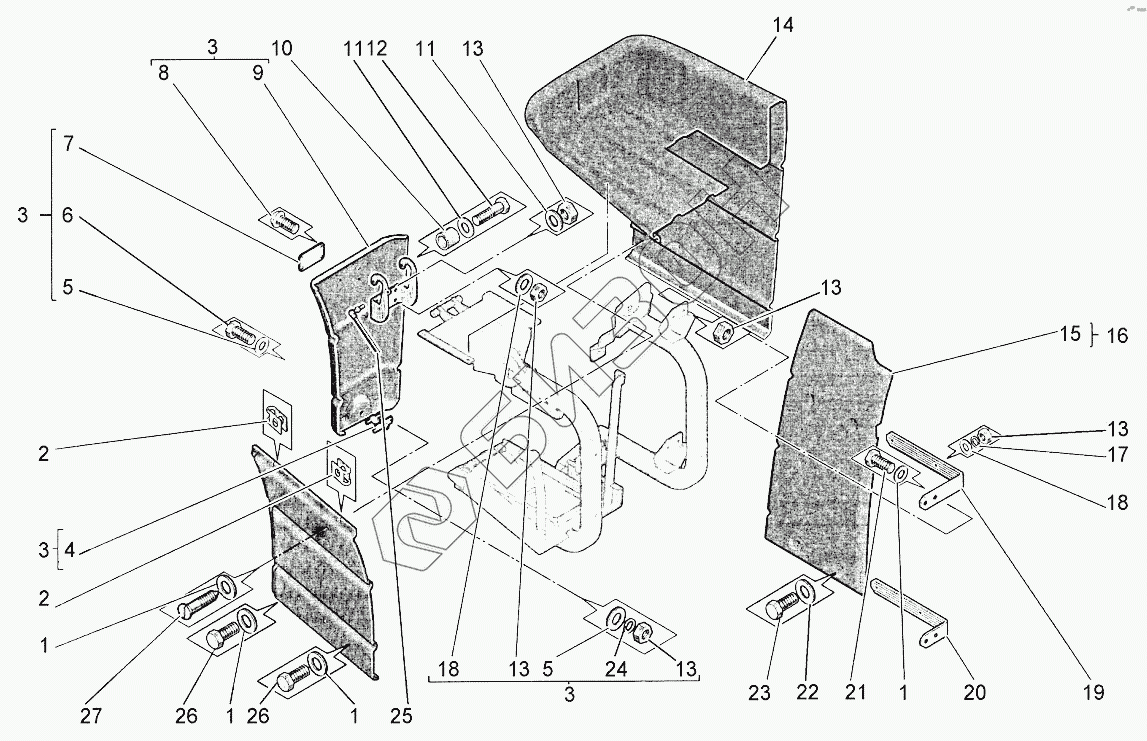

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка ящика аккумуляторного и инструментального
1
1
1
1
2
2
3
3
3
3
4
5
5
6
7
8
9
10
11
11
12
13
13
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10001523 | Шайба |
Загрузка ...
|
|
| 2 | 10001863 | Планка |
Загрузка ...
|
|
| 3 | 10003011 | Панель облицовочная |
Загрузка ...
|
|
| 4 | 10001292 | Защелка |
Загрузка ...
|
|
| 5 | 10001516 | Шайба |
Загрузка ...
|
|
| 6 | 10002156 | Винт |
Загрузка ...
|
|
| 7 | 10001750 | Панель облицовочная |
Загрузка ...
|
|
| 8 | 10002776 | Болт декоративный |
Загрузка ...
|
|
| 9 | 10001750 | Панель облицовочная |
Загрузка ...
|
|
| 10 | 10002031 | Втулка |
Загрузка ...
|
|
| 11 | 10001523 | Шайба |
Загрузка ...
|
|
| 12 | 10001934 | Болт |
Загрузка ...
|
|
| 13 | 10003867 | Гайка |
Загрузка ...
|
|
| 13 | 10003867 | Гайка |
Загрузка ...
|
|
| 14 | 10002317 | Панель облицовочная |
Загрузка ...
|
|
| 15 | 10002317 | Панель облицовочная |
Загрузка ...
|
|
| 16 | 10004010 | Установка крыла |
Загрузка ...
|
|
| 17 | 10005549 | Шайба |
Загрузка ...
|
|
| 18 | 10001523 | Шайба |
Загрузка ...
|
|
| 19 | 10001864 | Планка |
Загрузка ...
|
|
| 20 | 10001863 | Планка |
Загрузка ...
|
|
| 21 | 10001520 | Болт |
Загрузка ...
|
|
| 22 | 10002164 | Шайба |
Загрузка ...
|
|
| 23 | 10002208 | Болт |
Загрузка ...
|
|
| 24 | 10005548 | Шайба |
Загрузка ...
|
|
| 25 | 10000446 | Пружина газовая |
Загрузка ...
|
|
| 26 | 10001889 | Болт |
Загрузка ...
|
|
| 27 | 10004771 | Винт |
Загрузка ...
|
