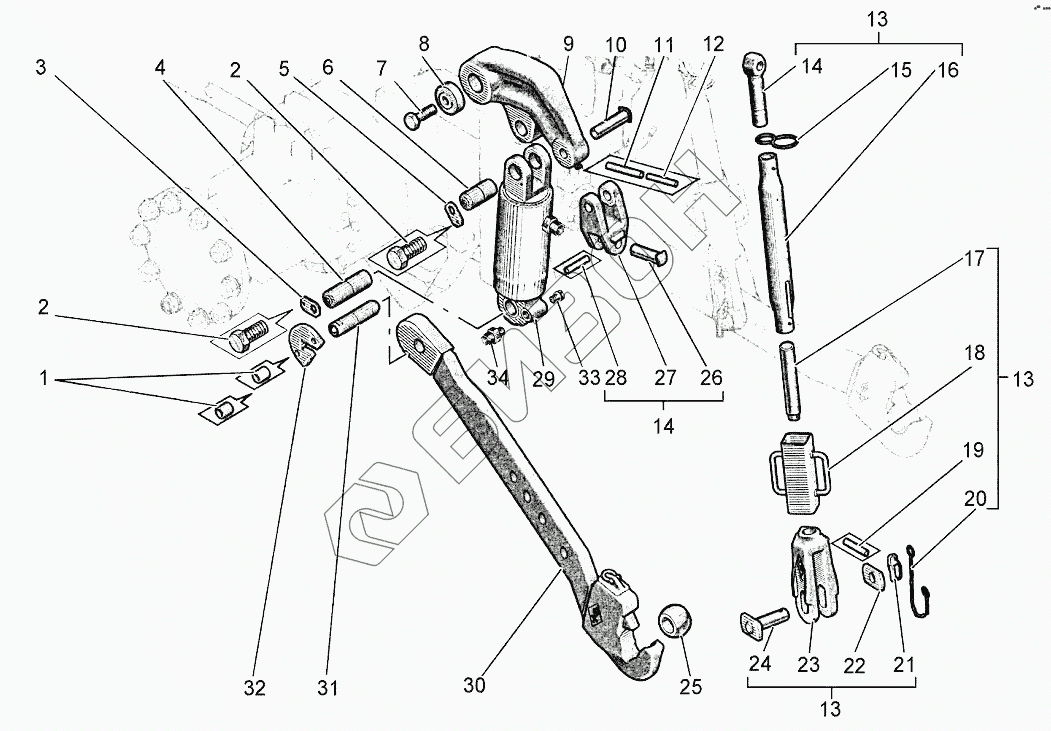

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Устройство навесное заднее
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10002438 | Втулка |
Загрузка ...
|
|
| 2 | 10002732 | Болт |
Загрузка ...
|
|
| 3 | 10004601 | Щека |
Загрузка ...
|
|
| 4 | 10004602 | Ось |
Загрузка ...
|
|
| 5 | 10004601 | Щека |
Загрузка ...
|
|
| 6 | 10004600 | Ось |
Загрузка ...
|
|
| 7 | 10004583 | Болт |
Загрузка ...
|
|
| 8 | 10004582 | Крышка |
Загрузка ...
|
|
| 9 | 10001280 | Рычаг левый |
Загрузка ...
|
|
| 9 | 10001281 | Рычаг правый |
Загрузка ...
|
|
| 10 | 10002429 | Палец |
Загрузка ...
|
|
| 11 | 10002301 | Штифт |
Загрузка ...
|
|
| 12 | 10004579 | Штифт |
Загрузка ...
|
|
| 13 | 10002238 | Стойка |
Загрузка ...
|
|
| 14 | АТM0922814 | Стяжка |
Загрузка ...
|
|
| 14 | АТM0922814 | Стяжка |
Загрузка ...
|
|
| 15 | АТM0922815 | Хомут |
Загрузка ...
|
|
| 16 | АТM0922816 | Труба |
Загрузка ...
|
|
| 17 | АТM0922817 | Винт |
Загрузка ...
|
|
| 18 | АТM0922818 | Муфта |
Загрузка ...
|
|
| 19 | АТM0922819 | Штифт |
Загрузка ...
|
|
| 20 | АТM0922821 | Цепь |
Загрузка ...
|
|
| 21 | KPP85654 | Защелка |
Загрузка ...
|
|
| 22 | АТM0922822 | Щека |
Загрузка ...
|
|
| 23 | АТM0922823 | Вилка |
Загрузка ...
|
|
| 24 | АТM0922824 | Палец |
Загрузка ...
|
|
| 25 | 10002571 | Опора шаровая |
Загрузка ...
|
|
| 25 | 10002704 | Опора шаровая |
Загрузка ...
|
|
| 26 | АТM0922826 | Палец |
Загрузка ...
|
|
| 27 | АТM0922827 | Вилка |
Загрузка ...
|
|
| 28 | АТM0922828 | Ось |
Загрузка ...
|
|
| 29 | 10001272 | Гидроцилиндр |
Загрузка ...
|
|
| 30 | 10002700 | Рычаг левый |
Загрузка ...
|
|
| 30 | 10002701 | Рычаг правый |
Загрузка ...
|
|
| 31 | 10001048 | Ось |
Загрузка ...
|
|
| 32 | 10002437 | Щека |
Загрузка ...
|
|
| 33 | 10002351 | Пробка |
Загрузка ...
|
|
| 34 | 10001011 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
