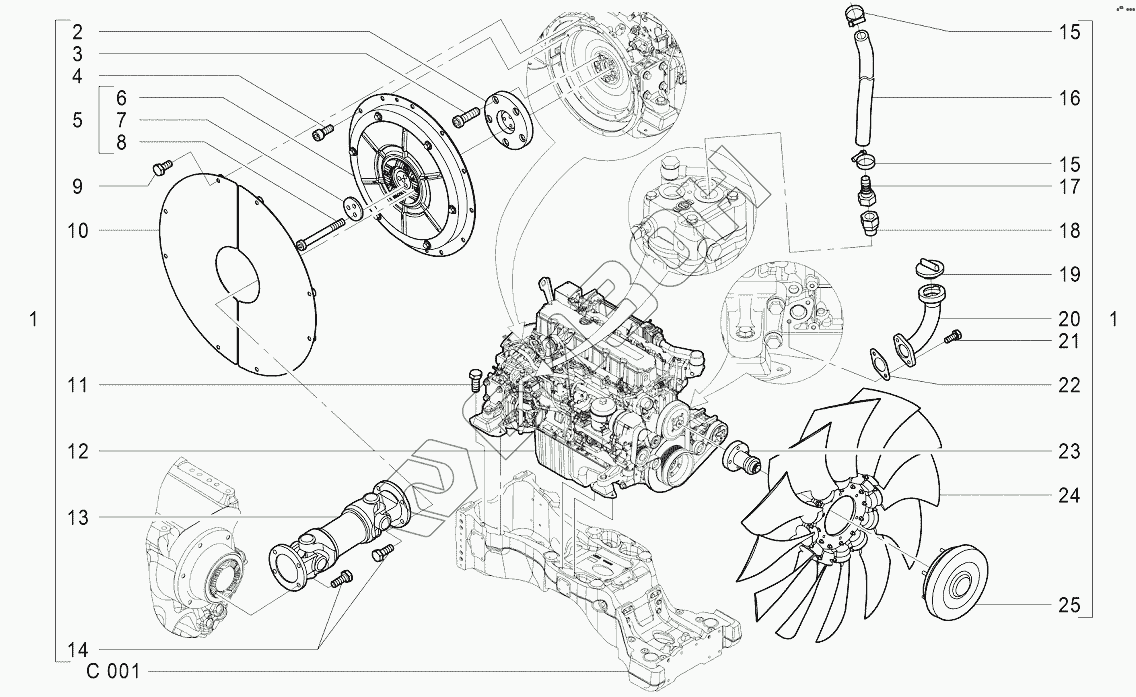

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A001 Двигатель в сборе
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10007004 | Установка двигателя |
Загрузка ...
|
|
| 1 | 10007004 | Установка двигателя |
Загрузка ...
|
|
| 2 | 10007496 | Фланец |
Загрузка ...
|
|
| 3 | ВинтM12x40-10.9ZN | Винт с внутренним шестигранником M12x40-10.9 ZN |
Загрузка ...
|
|
| 4 | ВинтM10x25-10.9ZN | Винт с внутренним шестигранником M10x25-10.9 ZN |
Загрузка ...
|
|
| 5 | 10008401 | Гидродемпфер |
Загрузка ...
|
|
| 6 | 10012542 | Гидродемпфер |
Загрузка ...
|
|
| 7 | 10012543 | Плата |
Загрузка ...
|
|
| 8 | ВинтM10x90-8.8 | Винт с внутренним шестигранником M 10x90-8.8 |
Загрузка ...
|
|
| 9 | БолтМ10х228.8ZN | Болт М10х22 8.8 ZN |
Загрузка ...
|
|
| 10 | 10012220 | Кожух защитный левый |
Загрузка ...
|
|
| 11 | БолтМ12х3010.9ZN | Болт шестигр.полн.рез. М12х30 10.9 ZN |
Загрузка ...
|
|
| 12 | 10007482 | Двигатель |
Загрузка ...
|
|
| 13 | 10009866 | Вал карданный |
Загрузка ...
|
|
| 14 | БолтМ10х2810.9ZN | Болт шестигр.полн.рез. М10х28 10.9 ZN |
Загрузка ...
|
|
| 15 | 10000160 | Хомут |
Загрузка ...
|
|
| 15 | 10000160 | Хомут |
Загрузка ...
|
|
| 16 | 10000159 | Рукав |
Загрузка ...
|
|
| 17 | 10000257 | Трубопровод |
Загрузка ...
|
|
| 18 | 10000254 | Штуцер |
Загрузка ...
|
|
| 19 | 10011556 | Крышка |
Загрузка ...
|
|
| 20 | 10011512 | Горловина |
Загрузка ...
|
|
| 21 | БолтM8x20-8.8EVZ | Болт M8x20-8.8 EVZ |
Загрузка ...
|
|
| 22 | 10011552 | Прокладка |
Загрузка ...
|
|
| 23 | 10007935 | Адаптер |
Загрузка ...
|
|
| 24 | 10009436 | Крыльчатка |
Загрузка ...
|
|
| 25 | 10009437 | Вискомуфта |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
