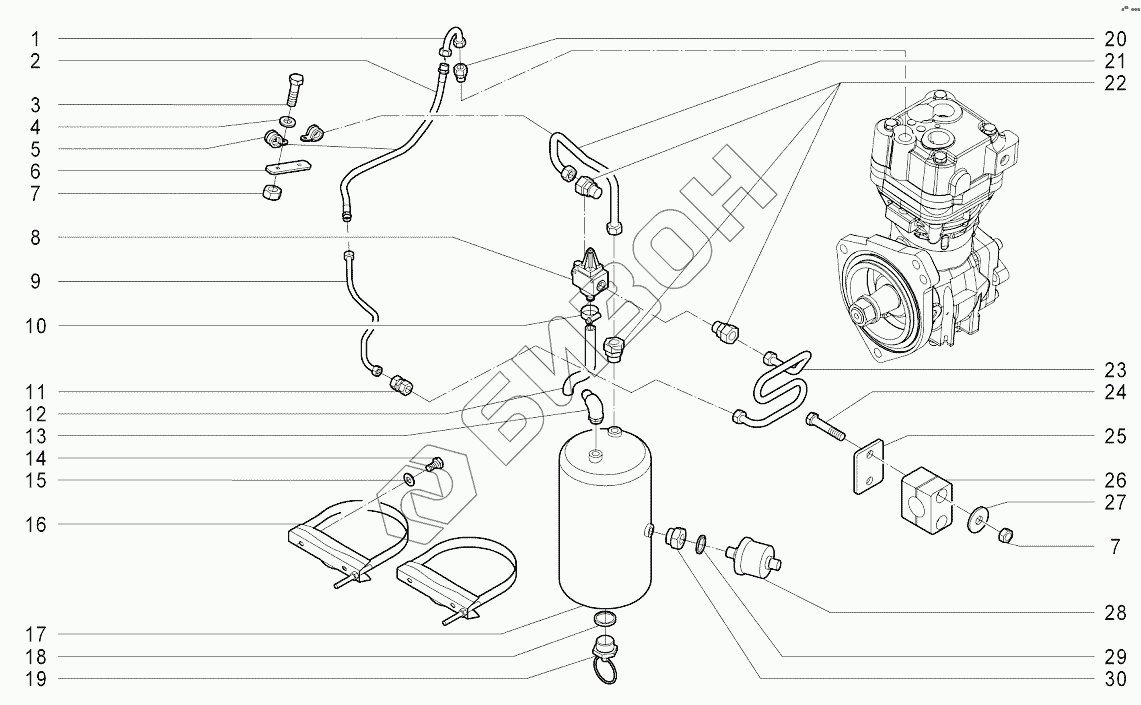

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. A803 Ресивер
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10011653 | Труба пневматическая |
Загрузка ...
|
|
| 2 | 10012656 | Рукав |
Загрузка ...
|
|
| 3 | БолтМ6х208.8ZN | Болт М6х20 8.8 ZN |
Загрузка ...
|
|
| 4 | ШайбаM6140HVZN | Шайба M6 140 HV ZN |
Загрузка ...
|
|
| 5 | 10000872 | Хомут |
Загрузка ...
|
|
| 6 | 10011789 | Кронштейн |
Загрузка ...
|
|
| 7 | ГайкаМ68ZN | Гайка М6 8 ZN |
Загрузка ...
|
|
| 7 | ГайкаМ68ZN | Гайка М6 8 ZN |
Загрузка ...
|
|
| 8 | 10000481 | Регулятор давления |
Загрузка ...
|
|
| 9 | 10011801 | Труба пневматическая |
Загрузка ...
|
|
| 10 | 10000160 | Хомут |
Загрузка ...
|
|
| 11 | 10000305 | Штуцер |
Загрузка ...
|
|
| 12 | 10000482 | Рукав |
Загрузка ...
|
|
| 13 | 10000510 | Штуцер угловой |
Загрузка ...
|
|
| 14 | БолтМ10х208.8ZN | Болт М10х20 8.8 ZN |
Загрузка ...
|
|
| 15 | ШайбаM10140HVZN | Шайба M10 140 HV ZN |
Загрузка ...
|
|
| 16 | 10008759 | Хомут |
Загрузка ...
|
|
| 17 | 10000470 | Ресивер |
Загрузка ...
|
|
| 18 | 10000475 | Кольцо |
Загрузка ...
|
|
| 19 | 10009670 | Клапан |
Загрузка ...
|
|
| 20 | 10000254 | Штуцер |
Загрузка ...
|
|
| 21 | 10011649 | Труба пневматическая |
Загрузка ...
|
|
| 22 | 10000345 | Штуцер |
Загрузка ...
|
|
| 23 | 10011655 | Труба пневматическая |
Загрузка ...
|
|
| 24 | БолтМ6х508.8ZN | Болт М6х50 8.8 ZN |
Загрузка ...
|
|
| 25 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 26 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 27 | ШайбаМ6Zn | Шайба кузовная |
Загрузка ...
|
|
| 28 | 10000477 | Датчик давления |
Загрузка ...
|
|
| 29 | 10000476 | Кольцо |
Загрузка ...
|
|
| 30 | 10009671 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
