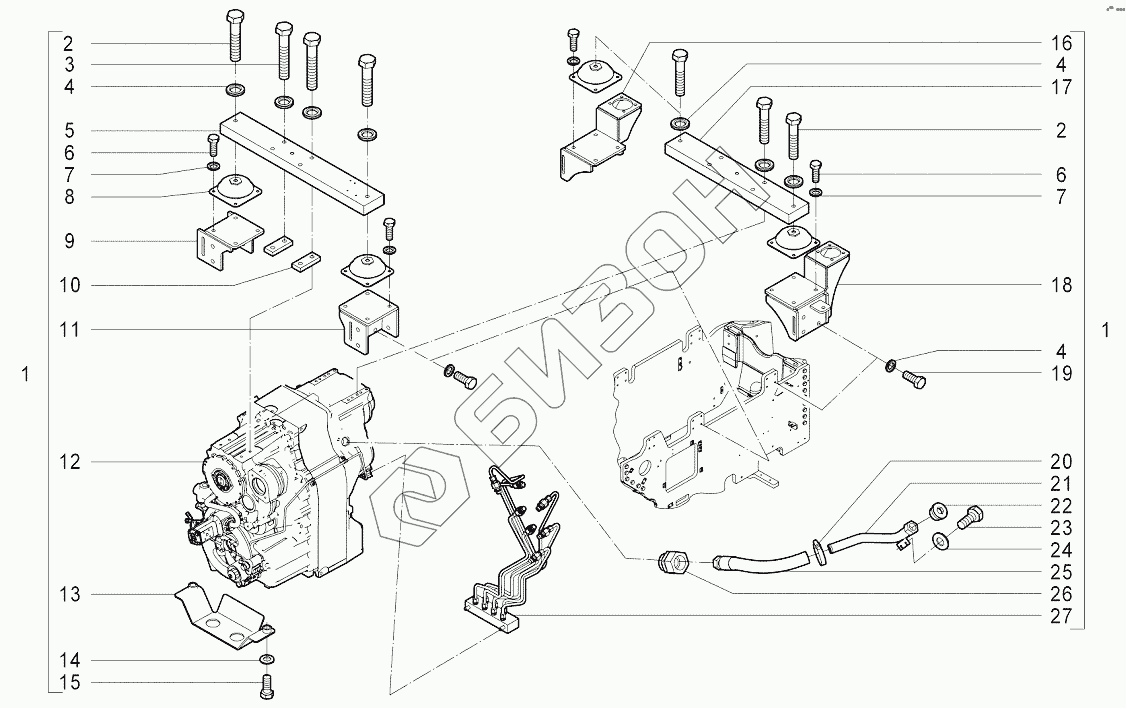

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. B101 Установка трансмиссии
1
1
1
1
2
2
2
2
3
4
4
4
4
4
4
4
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10009861 | Установка трансмиссии |
Загрузка ...
|
|
| 1 | 10009861 | Установка трансмиссии |
Загрузка ...
|
|
| 2 | БолтМ16х8010.9ZN | Болт М16х80 10.9 ZN |
Загрузка ...
|
|
| 2 | БолтМ16х8010.9ZN | Болт М16х80 10.9 ZN |
Загрузка ...
|
|
| 3 | БолтМ16х10010.9ZN | Болт М16х100 10.9 ZN |
Загрузка ...
|
|
| 4 | Шайба17-140HVZN | Шайба 17-140HV ZN |
Загрузка ...
|
|
| 4 | Шайба17-140HVZN | Шайба 17-140HV ZN |
Загрузка ...
|
|
| 4 | Шайба17-140HVZN | Шайба 17-140HV ZN |
Загрузка ...
|
|
| 5 | 10005932 | Траверса |
Загрузка ...
|
|
| 6 | БолтМ12х3510.9ZN | Болт М12х35 10.9 ZN |
Загрузка ...
|
|
| 6 | БолтМ12х3510.9ZN | Болт М12х35 10.9 ZN |
Загрузка ...
|
|
| 7 | Шайба13-140HVZN | Шайба 13-140HV ZN |
Загрузка ...
|
|
| 7 | Шайба13-140HVZN | Шайба 13-140HV ZN |
Загрузка ...
|
|
| 8 | 10005933 | Виброопора трансмиссии |
Загрузка ...
|
|
| 9 | 10010426 | Кронштейн трансмиссии левый задний |
Загрузка ...
|
|
| 10 | 10007384 | Планка |
Загрузка ...
|
|
| 11 | 10010431 | Кронштейн трансмиссии правый задний |
Загрузка ...
|
|
| 12 | 10007450 | Трансмиссия eccoM 5.0 |
Загрузка ...
|
|
| 13 | 10012626 | Кожух |
Загрузка ...
|
|
| 14 | ШайбаM18300HVST | Шайба M18 300 HV ST |
Загрузка ...
|
|
| 15 | БолтМ18х4510.9ZN | Болт М18х45 10.9 ZN |
Загрузка ...
|
|
| 16 | 10010305 | Кронштейн трансмиссии левый передний |
Загрузка ...
|
|
| 17 | 10005931 | Траверса |
Загрузка ...
|
|
| 18 | 10010317 | Кронштейн трансмиссии правый передний |
Загрузка ...
|
|
| 19 | БолтМ16х4010.9ZN | Болт М16х40 10.9 ZN |
Загрузка ...
|
|
| 20 | 10001168 | Хомут |
Загрузка ...
|
|
| 21 | 10012578 | Труба заправочная |
Загрузка ...
|
|
| 22 | 10010133 | Пробка |
Загрузка ...
|
|
| 23 | БолтМ8х2010.9ZN | Болт М8х20 10.9 ZN |
Загрузка ...
|
|
| 24 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 25 | 10012600 | Рукав |
Загрузка ...
|
|
| 26 | 10001018 | Штуцер |
Загрузка ...
|
|
| 27 | 10012587 | Комплект гидравлический |
Загрузка ...
|
