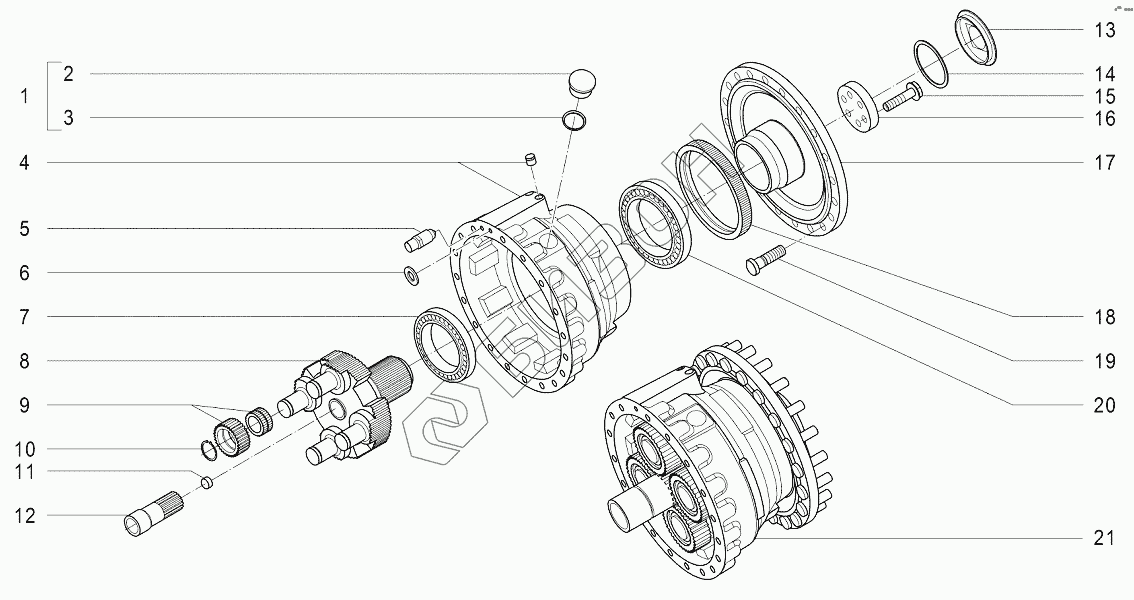

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. B205 Блок сателлитов
1
2
3
4
4
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Пробка | Пробка |
Загрузка ...
|
|
| 2 | Пробка | Пробка |
Загрузка ...
|
|
| 3 | 90001009 | Кольцо |
Загрузка ...
|
|
| 4 | 90005139 | Корпус |
Загрузка ...
|
|
| 4 | 90005140 | Корпус |
Загрузка ...
|
|
| 5 | 90005141 | Сапун |
Загрузка ...
|
|
| 6 | 90002281 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | 90005144 | Подшипник |
Загрузка ...
|
|
| 8 | 90005154 | Водило сателлитов |
Загрузка ...
|
|
| 9 | 90005153 | Сателлит |
Загрузка ...
|
|
| 9 | 90005157 | Сателлит |
Загрузка ...
|
|
| 10 | 90005156 | Кольцо упорное эксцентрическое |
Загрузка ...
|
|
| 11 | 90005155 | Болт анкерный |
Загрузка ...
|
|
| 12 | 90005152 | Вал |
Загрузка ...
|
|
| 13 | 90005150 | Крышка |
Загрузка ...
|
|
| 14 | 90005151 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 90005149 | Винт |
Загрузка ...
|
|
| 16 | 90005147 | Крышка |
Загрузка ...
|
|
| 16 | 90005148 | Крышка |
Загрузка ...
|
|
| 17 | 90005145 | Крышка выходного вала |
Загрузка ...
|
|
| 18 | 90005142 | Уплотнение |
Загрузка ...
|
|
| 19 | 90005146 | Болт колесный |
Загрузка ...
|
|
| 20 | 90005143 | Подшипник |
Загрузка ...
|
|
| 21 | 90005179 | Блок сателлитов в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
