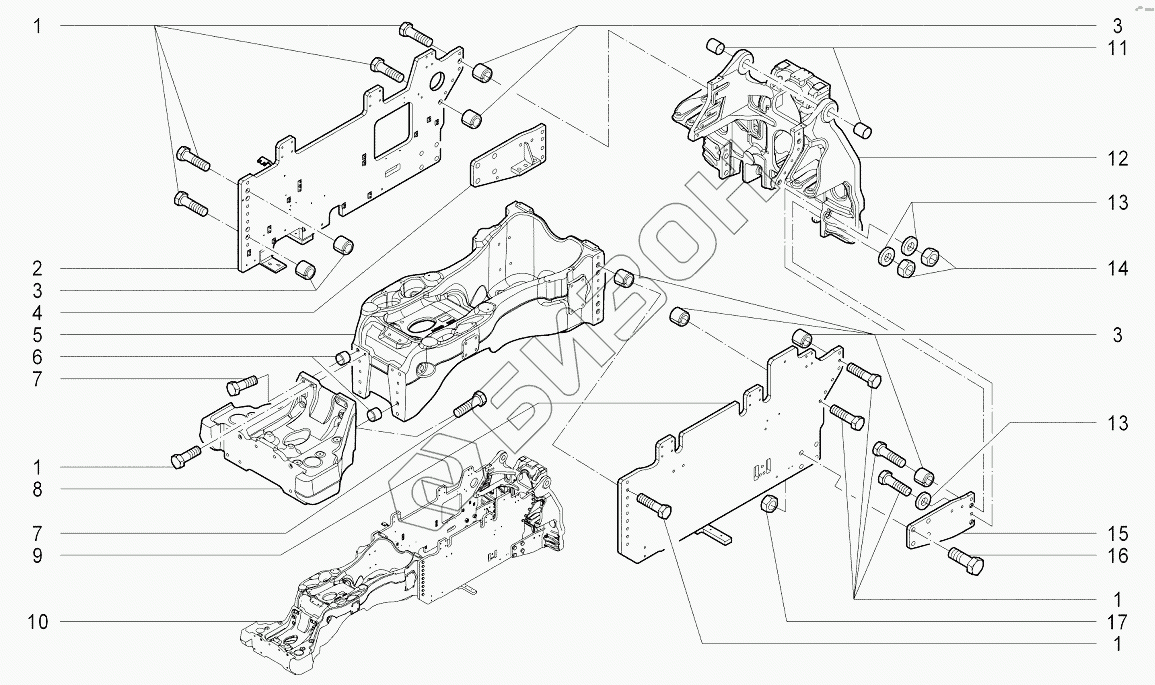

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. C001 Установка несущей части
1
1
1
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
4
5
6
7
7
7
7
8
9
10
11
12
13
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | БолтМ20х7510.9ZN | Болт М20х75 10.9 ZN |
Загрузка ...
|
|
| 1 | БолтМ20х7510.9ZN | Болт М20х75 10.9 ZN |
Загрузка ...
|
|
| 1 | БолтМ20х7510.9ZN | Болт М20х75 10.9 ZN |
Загрузка ...
|
|
| 1 | БолтМ20х7510.9ZN | Болт М20х75 10.9 ZN |
Загрузка ...
|
|
| 2 | 10009530 | Боковина правая |
Загрузка ...
|
|
| 3 | 10012898 | Втулка разрезная |
Загрузка ...
|
|
| 3 | 10012898 | Втулка разрезная |
Загрузка ...
|
|
| 3 | 10012898 | Втулка разрезная |
Загрузка ...
|
|
| 4 | 10009714 | Кронштейн правый |
Загрузка ...
|
|
| 5 | 10010011 | Рама |
Загрузка ...
|
|
| 6 | 10008436 | Втулка |
Загрузка ...
|
|
| 7 | БолтМ20х10010.9ZN | Болт М20х100 10.9 ZN |
Загрузка ...
|
|
| 7 | БолтМ20х10010.9ZN | Болт М20х100 10.9 ZN |
Загрузка ...
|
|
| 8 | 10007472 | Полурама |
Загрузка ...
|
|
| 9 | 10009529 | Боковина левая |
Загрузка ...
|
|
| 10 | 10010241 | Установка несущей части |
Загрузка ...
|
|
| 11 | 10010354 | Втулка |
Загрузка ...
|
|
| 12 | 10009460 | Плита интегральная |
Загрузка ...
|
|
| 13 | Шайба21ZN | Шайба увеличенная 21 ZN |
Загрузка ...
|
|
| 13 | Шайба21ZN | Шайба увеличенная 21 ZN |
Загрузка ...
|
|
| 14 | Гайка | Гайка |
Загрузка ...
|
|
| 15 | 10009713 | Кронштейн левый |
Загрузка ...
|
|
| 16 | БолтМ30х9010.9ZN | Болт М30х90 10.9 ZN |
Загрузка ...
|
|
| 17 | ГайкаМ3010ZN | Гайка М30 10 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
