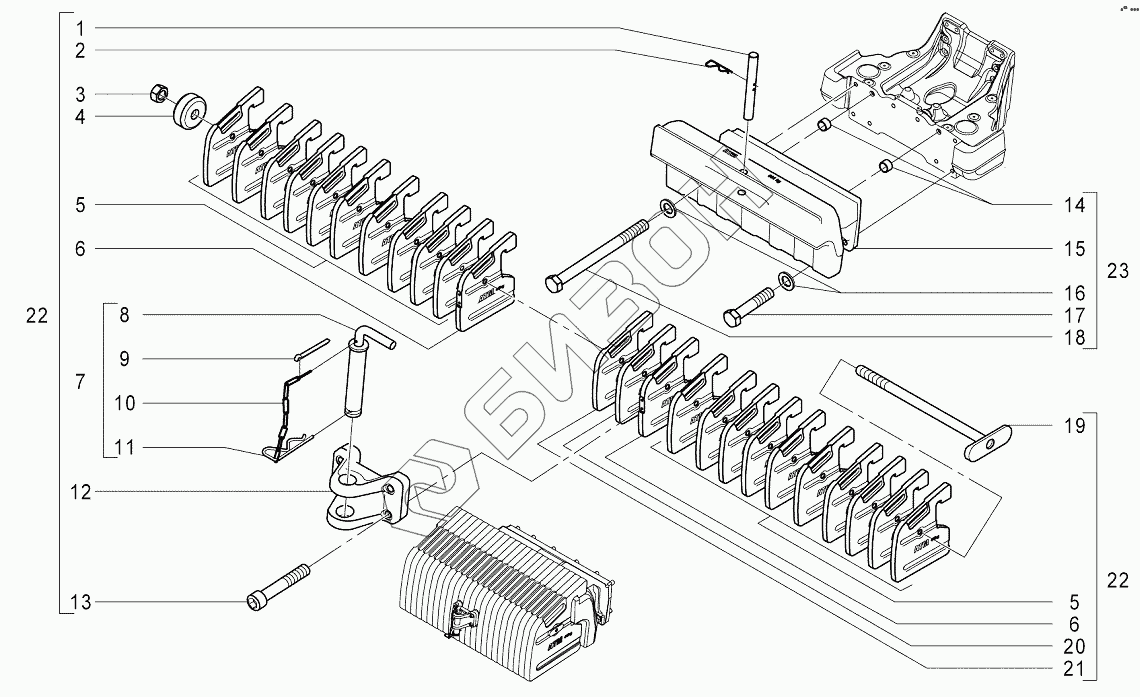

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. F201 Установка груза балластного
1
2
3
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10000459 | Ось |
Загрузка ...
|
|
| 2 | 10003002 | Фиксатор |
Загрузка ...
|
|
| 3 | ГайкаМ2010ZN | Гайка М20 10 ZN |
Загрузка ...
|
|
| 4 | 10000461 | Шайба |
Загрузка ...
|
|
| 5 | 10001598 | Груз |
Загрузка ...
|
|
| 5 | 10001598 | Груз |
Загрузка ...
|
|
| 6 | 10001597 | Груз |
Загрузка ...
|
|
| 6 | 10001597 | Груз |
Загрузка ...
|
|
| 7 | 10004908 | Палец с фиксатором |
Загрузка ...
|
|
| 8 | 10007451 | Палец |
Загрузка ...
|
|
| 9 | Шплинт3,2x28 | Шплинт 3,2x28 |
Загрузка ...
|
|
| 10 | 10004911 | Цепь |
Загрузка ...
|
|
| 11 | 10003002 | Фиксатор |
Загрузка ...
|
|
| 12 | 10001600 | Кронштейн |
Загрузка ...
|
|
| 13 | ВинтM12x70-10.9ZN | Винт с внутренним шестигранником M12x70-10.9 ZN |
Загрузка ...
|
|
| 14 | 10010582 | Втулка |
Загрузка ...
|
|
| 15 | 10008393 | Кронштейн балластного груза |
Загрузка ...
|
|
| 16 | Шайба25-140HVZN | Шайба 25-140HV ZN |
Загрузка ...
|
|
| 17 | БолтМ24х1108.8ZN | Болт М24х110 8.8 ZN |
Загрузка ...
|
|
| 18 | БолтМ24х3908.8ZN | Болт М24х390 8.8 ZN |
Загрузка ...
|
|
| 19 | 10010949 | Струна |
Загрузка ...
|
|
| 20 | 10001599 | Груз |
Загрузка ...
|
|
| 21 | 10001596 | Груз |
Загрузка ...
|
|
| 22 | 10008398 | Установка груза балластного |
Загрузка ...
|
|
| 22 | 10008398 | Установка груза балластного |
Загрузка ...
|
|
| 23 | 10008396 | Установка кронштейна балластного груза |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
