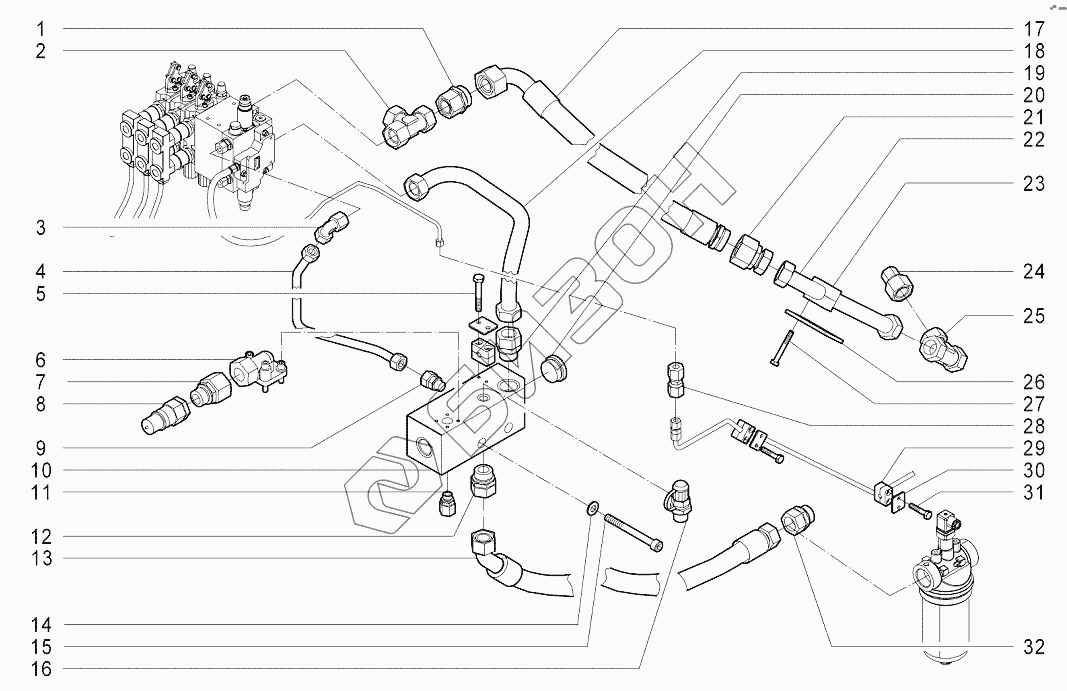

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. G206 Коллектор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10013162 | Штуцер |
Загрузка ...
|
|
| 2 | 10003254 | Штуцер |
Загрузка ...
|
|
| 3 | 10001012 | Штуцер |
Загрузка ...
|
|
| 4 | 10010937 | Труба гидравлическая |
Загрузка ...
|
|
| 5 | БолтМ6х408.8ZN | Болт М6х40 8.8 ZN |
Загрузка ...
|
|
| 6 | 10008870 | Штуцер |
Загрузка ...
|
|
| 7 | 10010137 | Штуцер |
Загрузка ...
|
|
| 8 | 10001102 | Клапан |
Загрузка ...
|
|
| 9 | 10000255 | Штуцер |
Загрузка ...
|
|
| 10 | 10010969 | Коллектор |
Загрузка ...
|
|
| 11 | 10005404 | Штуцер |
Загрузка ...
|
|
| 12 | 10001024 | Штуцер |
Загрузка ...
|
|
| 13 | 10010966 | Рукав гидравлический |
Загрузка ...
|
|
| 14 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 15 | ВинтM8x80-8.8ZN | Винт M8x80-8.8 ZN |
Загрузка ...
|
|
| 16 | 10008886 | Штуцер |
Загрузка ...
|
|
| 17 | 10010961 | Рукав гидравлический |
Загрузка ...
|
|
| 18 | 10010571 | Труба гидравлическая |
Загрузка ...
|
|
| 19 | 10008869 | Штуцер |
Загрузка ...
|
|
| 20 | 10008853 | Штуцер |
Загрузка ...
|
|
| 21 | 10013161 | Штуцер |
Загрузка ...
|
|
| 22 | 10011009 | Труба гидравлическая |
Загрузка ...
|
|
| 23 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 24 | 10011077 | Штуцер |
Загрузка ...
|
|
| 25 | 10011076 | Штуцер |
Загрузка ...
|
|
| 26 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 27 | БолтМ6х458.8ZN | Болт М6х45 8.8 ZN |
Загрузка ...
|
|
| 28 | 10001033 | Штуцер |
Загрузка ...
|
|
| 29 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 30 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 31 | БолтМ6х308.8ZN | Болт М6х30 8.8 ZN |
Загрузка ...
|
|
| 32 | 10001020 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
