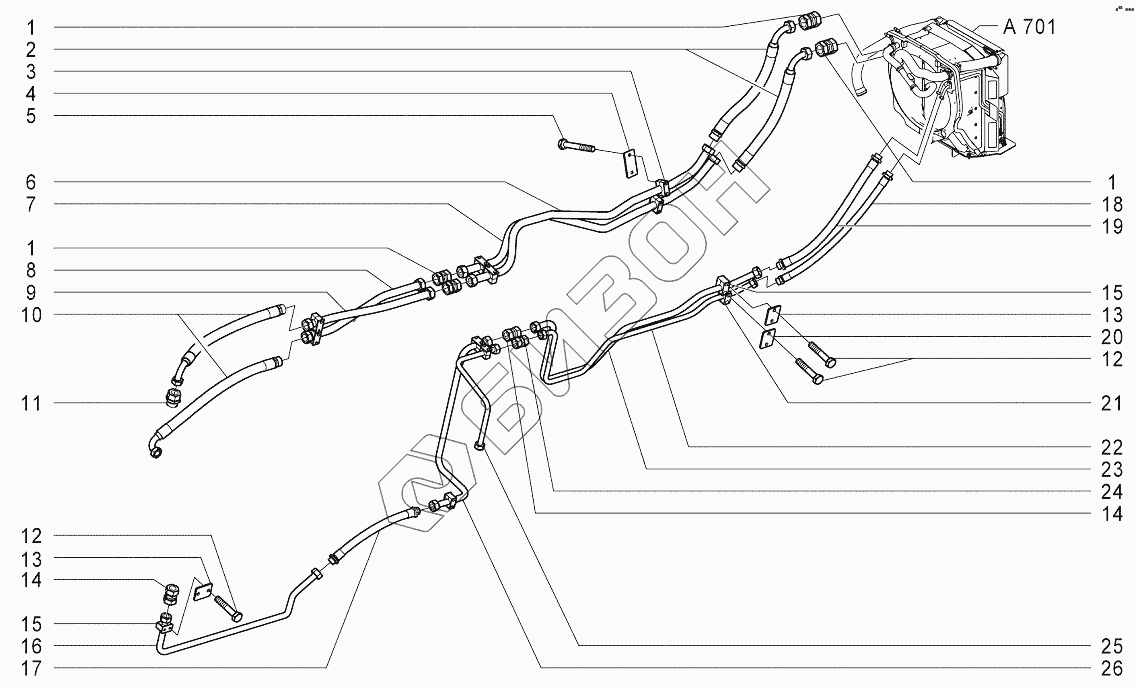

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. G214 Гидравлическая система охлаждения масла
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
14
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10009625 | Штуцер |
Загрузка ...
|
|
| 1 | 10009625 | Штуцер |
Загрузка ...
|
|
| 1 | 10009625 | Штуцер |
Загрузка ...
|
|
| 2 | 10011647 | Рукав гидравлический |
Загрузка ...
|
|
| 3 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 4 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 5 | БолтМ6х458.8ZN | Болт М6х45 8.8 ZN |
Загрузка ...
|
|
| 6 | 10011394 | Труба гидравлическая |
Загрузка ...
|
|
| 7 | 10011386 | Труба гидравлическая |
Загрузка ...
|
|
| 8 | 10011402 | Труба гидравлическая |
Загрузка ...
|
|
| 9 | 10011405 | Труба гидравлическая |
Загрузка ...
|
|
| 10 | 10011651 | Рукав гидравлический |
Загрузка ...
|
|
| 11 | 10001013 | Штуцер |
Загрузка ...
|
|
| 12 | БолтМ6х358.8ZN | Болт М6х35 8.8 ZN |
Загрузка ...
|
|
| 12 | БолтМ6х358.8ZN | Болт М6х35 8.8 ZN |
Загрузка ...
|
|
| 13 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 13 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 14 | 10001016 | Штуцер |
Загрузка ...
|
|
| 14 | 10001016 | Штуцер |
Загрузка ...
|
|
| 15 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 15 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 16 | 10008758 | Труба гидравлическая |
Загрузка ...
|
|
| 17 | 10011615 | Рукав гидравлический |
Загрузка ...
|
|
| 18 | 10011640 | Рукав гидравлический |
Загрузка ...
|
|
| 19 | 10011617 | Рукав гидравлический |
Загрузка ...
|
|
| 20 | Пластина | Опорная пластина |
Загрузка ...
|
|
| 21 | Хомут | Хомут трубный |
Загрузка ...
|
|
| 22 | 10009679 | Труба гидравлическая |
Загрузка ...
|
|
| 23 | 10009677 | Труба гидравлическая |
Загрузка ...
|
|
| 24 | 10000305 | Штуцер |
Загрузка ...
|
|
| 25 | 10011608 | Труба гидравлическая |
Загрузка ...
|
|
| 26 | 10011612 | Труба гидравлическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
