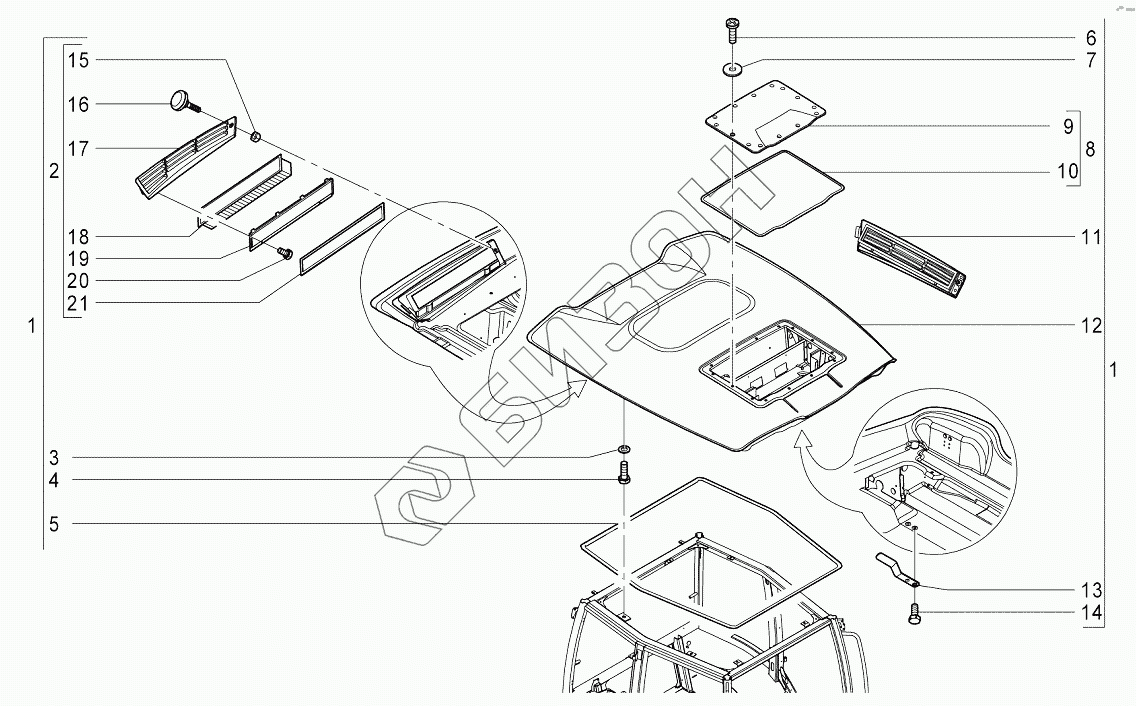

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K003 Монтаж крыши
1
1
1
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10002577 | Крыша кабины |
Загрузка ...
|
|
| 1 | 10002577 | Крыша кабины |
Загрузка ...
|
|
| 2 | 10004270 | Установка жалюзи правой |
Загрузка ...
|
|
| 3 | Шайба10,5-140HV | Шайба 10,5 -140HV |
Загрузка ...
|
|
| 4 | БолтM10x30 | Болт M10x30 |
Загрузка ...
|
|
| 5 | 10002474 | Уплотнение крыши кабины |
Загрузка ...
|
|
| 6 | ВинтМ6х2 | Винт М6х2 |
Загрузка ...
|
|
| 7 | 10002752 | Шайба |
Загрузка ...
|
|
| 8 | 10003412 | Люк |
Загрузка ...
|
|
| 9 | 10004998 | Крышка |
Загрузка ...
|
|
| 11 | 10004271 | Установка жалюзи левой |
Загрузка ...
|
|
| 12 | 10004269 | Крыша |
Загрузка ...
|
|
| 13 | 10002658 | Держатель |
Загрузка ...
|
|
| 14 | БолтM6x16 | Болт M6x16 |
Загрузка ...
|
|
| 15 | ГайкаM6 | Гайка M6 |
Загрузка ...
|
|
| 16 | 10002656 | Винт декоративный |
Загрузка ...
|
|
| 17 | 10002655 | Жалюзи правые |
Загрузка ...
|
|
| 17 | 10002657 | Жалюзи левые |
Загрузка ...
|
|
| 18 | 10000976 | Фильтр |
Загрузка ...
|
|
| 19 | 10004272 | Рамка |
Загрузка ...
|
|
| 20 | БолтM6x12 | Болт M6x12 |
Загрузка ...
|
|
| 21 | 10005233 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
