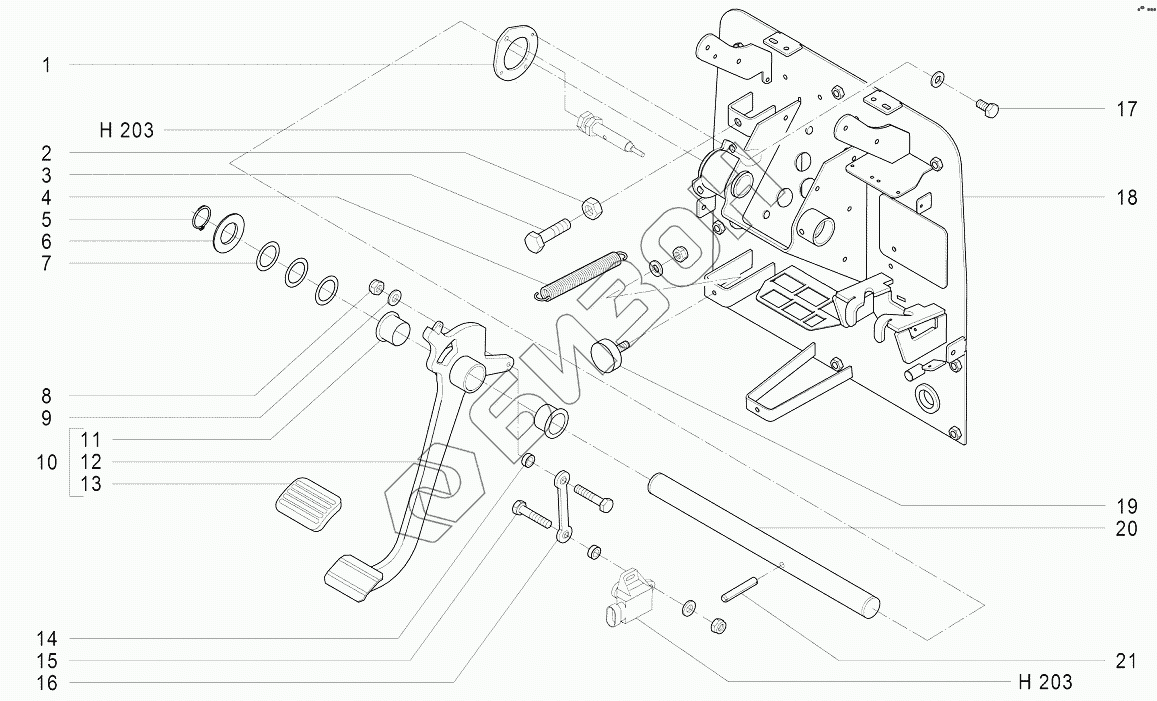

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K104 Плита монтажная с педалью сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10001939 | Шайба |
Загрузка ...
|
|
| 2 | ГайкаМ10-8EVZ | Гайка М10-8 EVZ |
Загрузка ...
|
|
| 3 | БолтМ10х40-8.8EVZ | Болт М10х40-8.8 EVZ |
Загрузка ...
|
|
| 4 | 10004261 | Пружина 20/1/2 |
Загрузка ...
|
|
| 5 | Кольцо30х1,5 | Кольцо 30х1,5 |
Загрузка ...
|
|
| 6 | Шайба125-31EVZ | Шайба 125-31 EVZ |
Загрузка ...
|
|
| 7 | Шайба30х42х0,2 | Шайба 30х42х0,2 |
Загрузка ...
|
|
| 8 | ГайкаМ6-8EVZ | Гайка М6-8 EVZ |
Загрузка ...
|
|
| 9 | Шайба6,4EVZ | Шайба 6,4 EVZ |
Загрузка ...
|
|
| 10 | 10002791 | Педаль сцепления |
Загрузка ...
|
|
| 11 | 10000687 | Втулка |
Загрузка ...
|
|
| 12 | 10001940 | Педаль сцепления |
Загрузка ...
|
|
| 13 | 10000688 | Резиновая накладка педали |
Загрузка ...
|
|
| 14 | 10001804 | Втулка |
Загрузка ...
|
|
| 15 | БолтМ6х30-8.8EVZ | Болт М6х30-8.8 EVZ |
Загрузка ...
|
|
| 16 | 10001803 | Тяга |
Загрузка ...
|
|
| 17 | БолтМ6х12-8.8EVZ | Болт М6х12-8.8 EVZ |
Загрузка ...
|
|
| 18 | 10011915 | Панель крепления механизмов управления |
Загрузка ...
|
|
| 19 | 10002102 | Буфер |
Загрузка ...
|
|
| 20 | 10001995 | Ось |
Загрузка ...
|
|
| 21 | Шплинт8х50 | Шплинт 8х50 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
