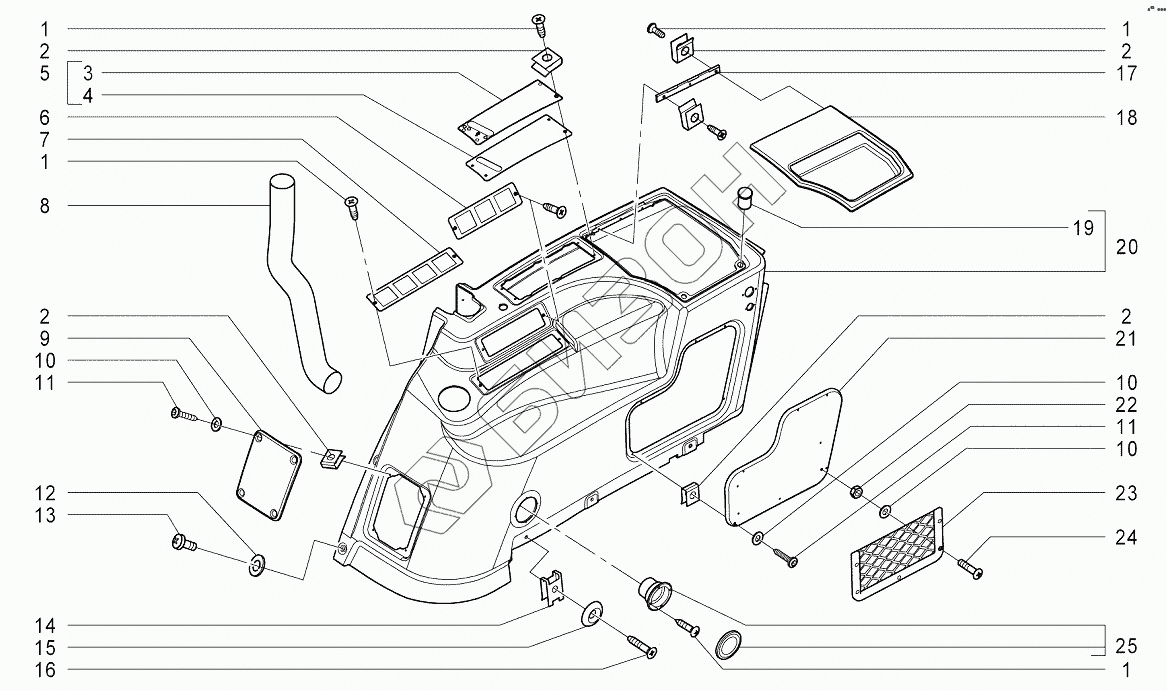

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K204 Панель кабины правая
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Винт | Винт |
Загрузка ...
|
|
| 1 | Винт | Винт |
Загрузка ...
|
|
| 1 | Винт | Винт |
Загрузка ...
|
|
| 1 | Винт | Винт |
Загрузка ...
|
|
| 2 | 10002454 | Скоба |
Загрузка ...
|
|
| 2 | 10002454 | Скоба |
Загрузка ...
|
|
| 2 | 10002454 | Скоба |
Загрузка ...
|
|
| 2 | 10002454 | Скоба |
Загрузка ...
|
|
| 3 | 10012916 | Наклейка |
Загрузка ...
|
|
| 4 | 10012911 | Пластина |
Загрузка ...
|
|
| 5 | 10012909 | Установка пластины |
Загрузка ...
|
|
| 6 | 10011630 | Пластина |
Загрузка ...
|
|
| 7 | 10011629 | Пластина |
Загрузка ...
|
|
| 8 | 10011631 | Труба гофрированная |
Загрузка ...
|
|
| 9 | 10011266 | Крышка |
Загрузка ...
|
|
| 10 | Шайба4,3EVZ | Шайба 4,3 EVZ |
Загрузка ...
|
|
| 10 | Шайба4,3EVZ | Шайба 4,3 EVZ |
Загрузка ...
|
|
| 10 | Шайба4,3EVZ | Шайба 4,3 EVZ |
Загрузка ...
|
|
| 11 | Винт | Винт |
Загрузка ...
|
|
| 11 | Винт | Винт |
Загрузка ...
|
|
| 12 | Шайба8,4EVZ | Шайба 8,4 EVZ |
Загрузка ...
|
|
| 13 | Винт | Винт |
Загрузка ...
|
|
| 14 | 10000638 | Скоба |
Загрузка ...
|
|
| 15 | 10000719 | Шайба декоративная |
Загрузка ...
|
|
| 16 | Винт | Винт |
Загрузка ...
|
|
| 17 | 10002666 | Петля |
Загрузка ...
|
|
| 18 | 10011263 | Крышка в сборе |
Загрузка ...
|
|
| 19 | 10002385 | Втулка |
Загрузка ...
|
|
| 20 | 10011261 | Панель правая |
Загрузка ...
|
|
| 21 | 10011265 | Крышка боковая |
Загрузка ...
|
|
| 22 | Гайка | Гайка |
Загрузка ...
|
|
| 23 | 10002669 | Сетка |
Загрузка ...
|
|
| 24 | Винт | Винт |
Загрузка ...
|
|
| 25 | 10000652 | Диффузор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
