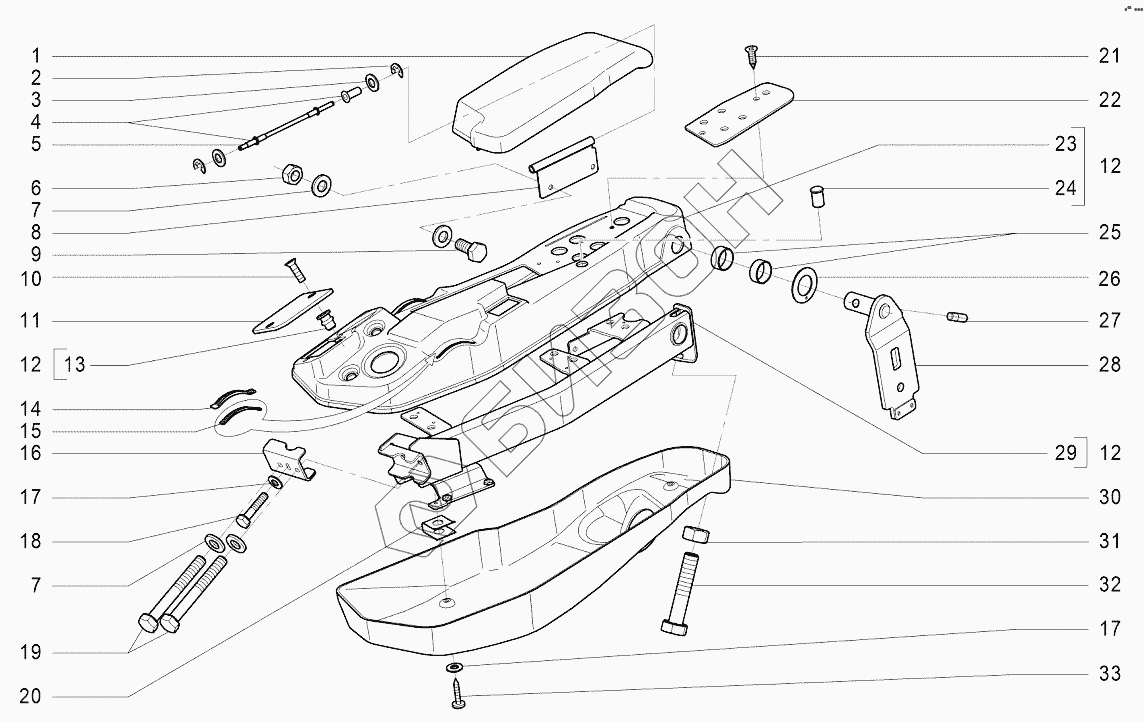

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K207 Подлокотник
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
12
12
12
12
12
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10011546 | Крышка |
Загрузка ...
|
|
| 2 | Кольцо | Кольцо |
Загрузка ...
|
|
| 3 | Шайба5,3 | Шайба 5,3 |
Загрузка ...
|
|
| 4 | 10011901 | Втулка |
Загрузка ...
|
|
| 5 | 10011569 | Ось |
Загрузка ...
|
|
| 6 | ГайкаM6 | Гайка M6 |
Загрузка ...
|
|
| 7 | Шайба6,4 | Шайба 6,4 |
Загрузка ...
|
|
| 7 | Шайба6,4 | Шайба 6,4 |
Загрузка ...
|
|
| 8 | 10011568 | Полупетля |
Загрузка ...
|
|
| 9 | БолтM6x14 | Болт M6x14 |
Загрузка ...
|
|
| 10 | ВинтM4x14 | Винт M4x14 |
Загрузка ...
|
|
| 11 | 10012152 | Пластина |
Загрузка ...
|
|
| 12 | 10011529 | Корпус подлокотника верхний |
Загрузка ...
|
|
| 12 | 10011529 | Корпус подлокотника верхний |
Загрузка ...
|
|
| 12 | 10011529 | Корпус подлокотника верхний |
Загрузка ...
|
|
| 13 | 10012114 | Втулка резьбовая |
Загрузка ...
|
|
| 14 | 10012685 | Жгут электрический |
Загрузка ...
|
|
| 15 | 10012683 | Жгут электрический |
Загрузка ...
|
|
| 16 | 10011564 | Кронштейн |
Загрузка ...
|
|
| 17 | Шайба4,3 | Шайба 4,3 |
Загрузка ...
|
|
| 17 | Шайба4,3 | Шайба 4,3 |
Загрузка ...
|
|
| 18 | БолтM4x20 | Болт M4x20 |
Загрузка ...
|
|
| 19 | БолтM6x50 | Болт M6x50 |
Загрузка ...
|
|
| 20 | 10002454 | Скоба |
Загрузка ...
|
|
| 21 | ВинтST3,5cx13 | Винт ST3,5cx13 |
Загрузка ...
|
|
| 22 | 10011636 | Пластина |
Загрузка ...
|
|
| 23 | 10011543 | Кожух |
Загрузка ...
|
|
| 24 | 10002385 | Втулка |
Загрузка ...
|
|
| 25 | 10011906 | Втулка |
Загрузка ...
|
|
| 26 | 10011904 | Втулка |
Загрузка ...
|
|
| 27 | 10012174 | Винт |
Загрузка ...
|
|
| 28 | 10011524 | Кронштейн |
Загрузка ...
|
|
| 29 | 10011532 | Кронштейн подлокотника верхний |
Загрузка ...
|
|
| 30 | 10011523 | Кожух подлокотника нижний |
Загрузка ...
|
|
| 31 | ГайкаM8 | Гайка |
Загрузка ...
|
|
| 32 | БолтM8x40 | Болт M8x40 |
Загрузка ...
|
|
| 33 | Винт3,5x16c | Винт 3,5x16c |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
