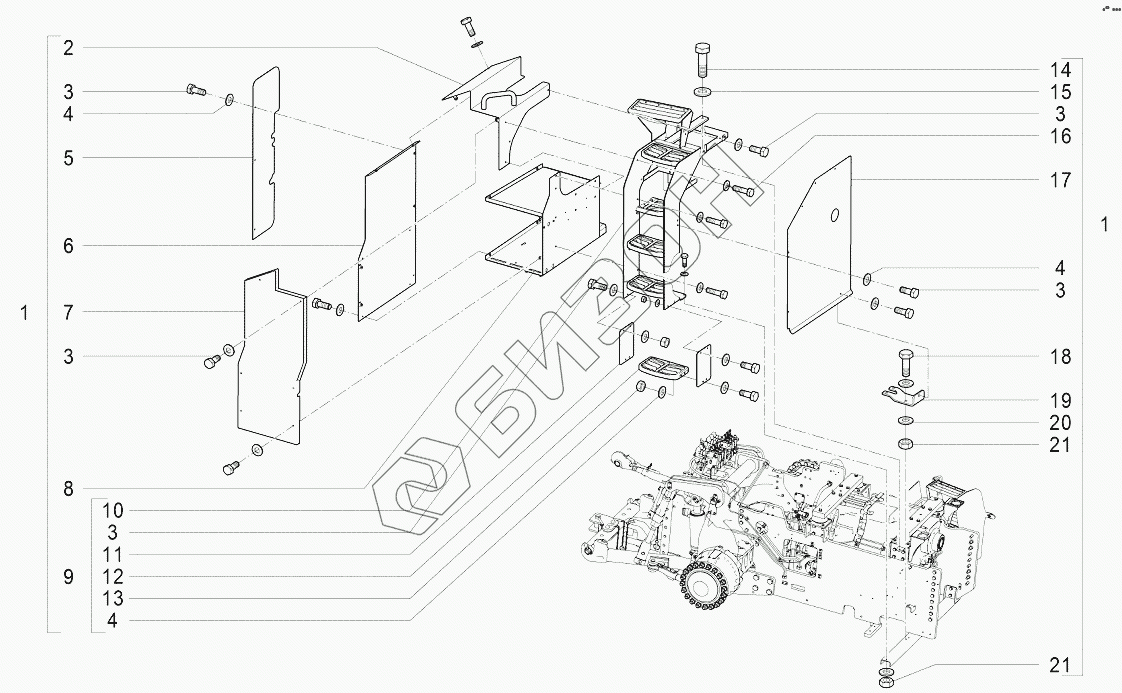

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K405 Установка ящика АКБ
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10010435 | Установка ящика акб |
Загрузка ...
|
|
| 1 | 10010435 | Установка ящика акб |
Загрузка ...
|
|
| 2 | 10011423 | Крышка верхняя в сборе |
Загрузка ...
|
|
| 3 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 3 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 3 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 3 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 3 | БолтМ8х208.8ZN | Болт М8х20 8.8 ZN |
Загрузка ...
|
|
| 4 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 4 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 4 | ШайбаM8140HVZN | Шайба M8 140 HV ZN |
Загрузка ...
|
|
| 5 | 10012664 | Кронштейн |
Загрузка ...
|
|
| 6 | 10011424 | Крышка боковая в сборе |
Загрузка ...
|
|
| 7 | 10011671 | Крышка передняя в сборе |
Загрузка ...
|
|
| 8 | 10011277 | Корпус в сборе |
Загрузка ...
|
|
| 9 | 10011233 | Установка лестницы правой |
Загрузка ...
|
|
| 10 | 10011232 | Лестница в сборе |
Загрузка ...
|
|
| 11 | 10011234 | Боковина |
Загрузка ...
|
|
| 12 | 10011363 | Ступенька |
Загрузка ...
|
|
| 13 | ГайкаМ88ZN | Гайка М8 8 ZN |
Загрузка ...
|
|
| 14 | БолтМ12х408.8ZN | Болт М12х40 8.8 ZN |
Загрузка ...
|
|
| 15 | ШайбаM12140HVZN | Шайба M12 140 HV ZN |
Загрузка ...
|
|
| 16 | БолтМ8х308.8ZN | Болт М8х30 8.8 ZN |
Загрузка ...
|
|
| 17 | 10011286 | Пластина |
Загрузка ...
|
|
| 18 | БолтМ10х308.8ZN | Болт М10х30 8.8 ZN |
Загрузка ...
|
|
| 19 | 10011439 | Кронштейн |
Загрузка ...
|
|
| 20 | ШайбаM10140HVZN | Шайба M10 140 HV ZN |
Загрузка ...
|
|
| 21 | ГайкаМ108ZN | Гайка М10 8 ZN |
Загрузка ...
|
|
| 21 | ГайкаМ108ZN | Гайка М10 8 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
