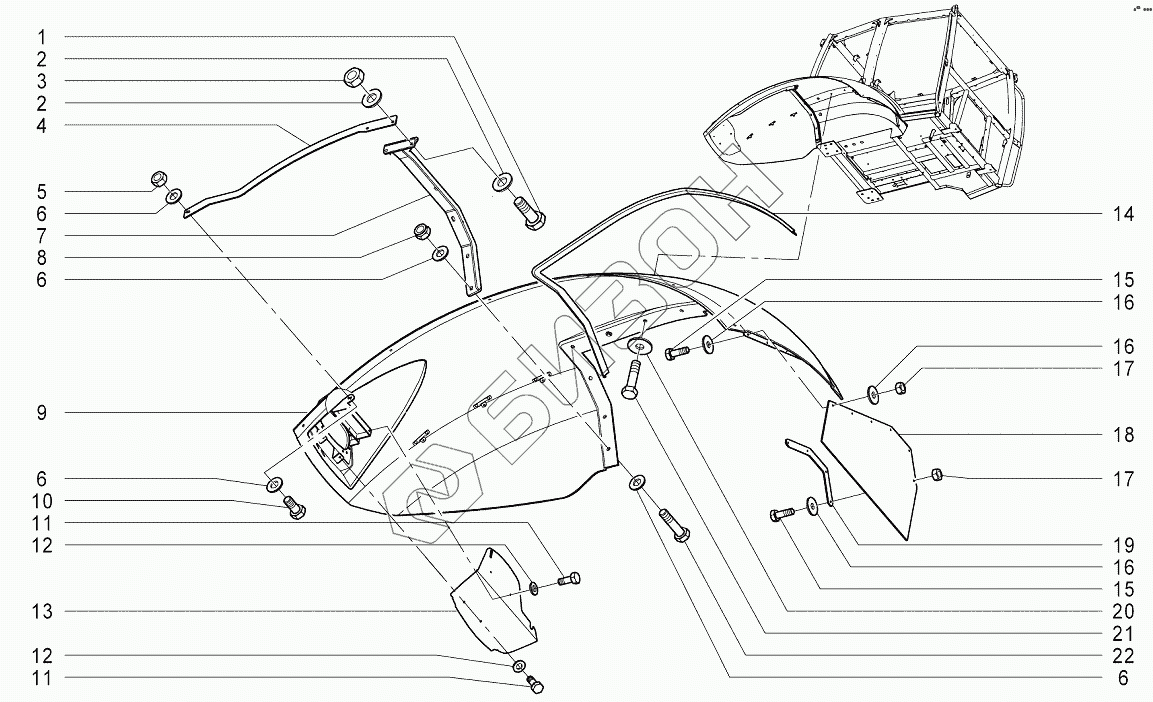

Графический каталог запасных частей к технике: Агротехмаш АТМ-7360. K411 Установка крыла заднего правого
1
2
2
2
2
3
4
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | БолтM10x30-8.8EVZ | Болт M10x30-8.8 EVZ |
Загрузка ...
|
|
| 2 | Шайба10,5EVZ | Шайба 10,5 EVZ |
Загрузка ...
|
|
| 2 | Шайба10,5EVZ | Шайба 10,5 EVZ |
Загрузка ...
|
|
| 3 | ГайкаM10-8EVZ | Гайка M10-8 EVZ |
Загрузка ...
|
|
| 4 | 10006862 | Ребро |
Загрузка ...
|
|
| 5 | ГайкаM8-8EVZ | Гайка M8-8 EVZ |
Загрузка ...
|
|
| 6 | Шайба8,4EVZ | Шайба 8,4 EVZ |
Загрузка ...
|
|
| 6 | Шайба8,4EVZ | Шайба 8,4 EVZ |
Загрузка ...
|
|
| 6 | Шайба8,4EVZ | Шайба 8,4 EVZ |
Загрузка ...
|
|
| 6 | Шайба8,4EVZ | Шайба 8,4 EVZ |
Загрузка ...
|
|
| 7 | 10006888 | Кронштейн крыла правый |
Загрузка ...
|
|
| 8 | ГайкаM8-8EVZ | Гайка M8-8 EVZ |
Загрузка ...
|
|
| 9 | 10006839 | Крыло заднее правое в сборе |
Загрузка ...
|
|
| 10 | БолтM8x18-8.8EVZ | Болт M8x18-8.8 EVZ |
Загрузка ...
|
|
| 11 | БолтM6x16-8.8EVZ | Болт M6x16-8.8 EVZ |
Загрузка ...
|
|
| 11 | БолтM6x16-8.8EVZ | Болт M6x16-8.8 EVZ |
Загрузка ...
|
|
| 12 | Шайба6,4EVZ | Шайба 6,4 EVZ |
Загрузка ...
|
|
| 12 | Шайба6,4EVZ | Шайба 6,4 EVZ |
Загрузка ...
|
|
| 13 | 10006895 | Кожух правый |
Загрузка ...
|
|
| 14 | 10002101 | Профиль уплотнительный |
Загрузка ...
|
|
| 15 | БолтM6x18-8.8EVZ | Болт M6x18-8.8 EVZ |
Загрузка ...
|
|
| 15 | БолтM6x18-8.8EVZ | Болт M6x18-8.8 EVZ |
Загрузка ...
|
|
| 16 | Шайба6,4EVZ | Шайба 6,4 EVZ |
Загрузка ...
|
|
| 16 | Шайба6,4EVZ | Шайба 6,4 EVZ |
Загрузка ...
|
|
| 16 | Шайба6,4EVZ | Шайба 6,4 EVZ |
Загрузка ...
|
|
| 17 | ГайкаM6-8EVZ | Гайка M6-8 EVZ |
Загрузка ...
|
|
| 17 | ГайкаM6-8EVZ | Гайка M6-8 EVZ |
Загрузка ...
|
|
| 18 | 10012492 | Фартук |
Загрузка ...
|
|
| 19 | 10012505 | Кронштейн |
Загрузка ...
|
|
| 20 | Шайба8,4EVZ | Шайба 8,4 EVZ |
Загрузка ...
|
|
| 21 | БолтM8x20-8.8EVZ | Болт M8x20-8.8 EVZ |
Загрузка ...
|
|
| 22 | БолтM8x35-8.8EVZ | Болт M8x35-8.8 EVZ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
