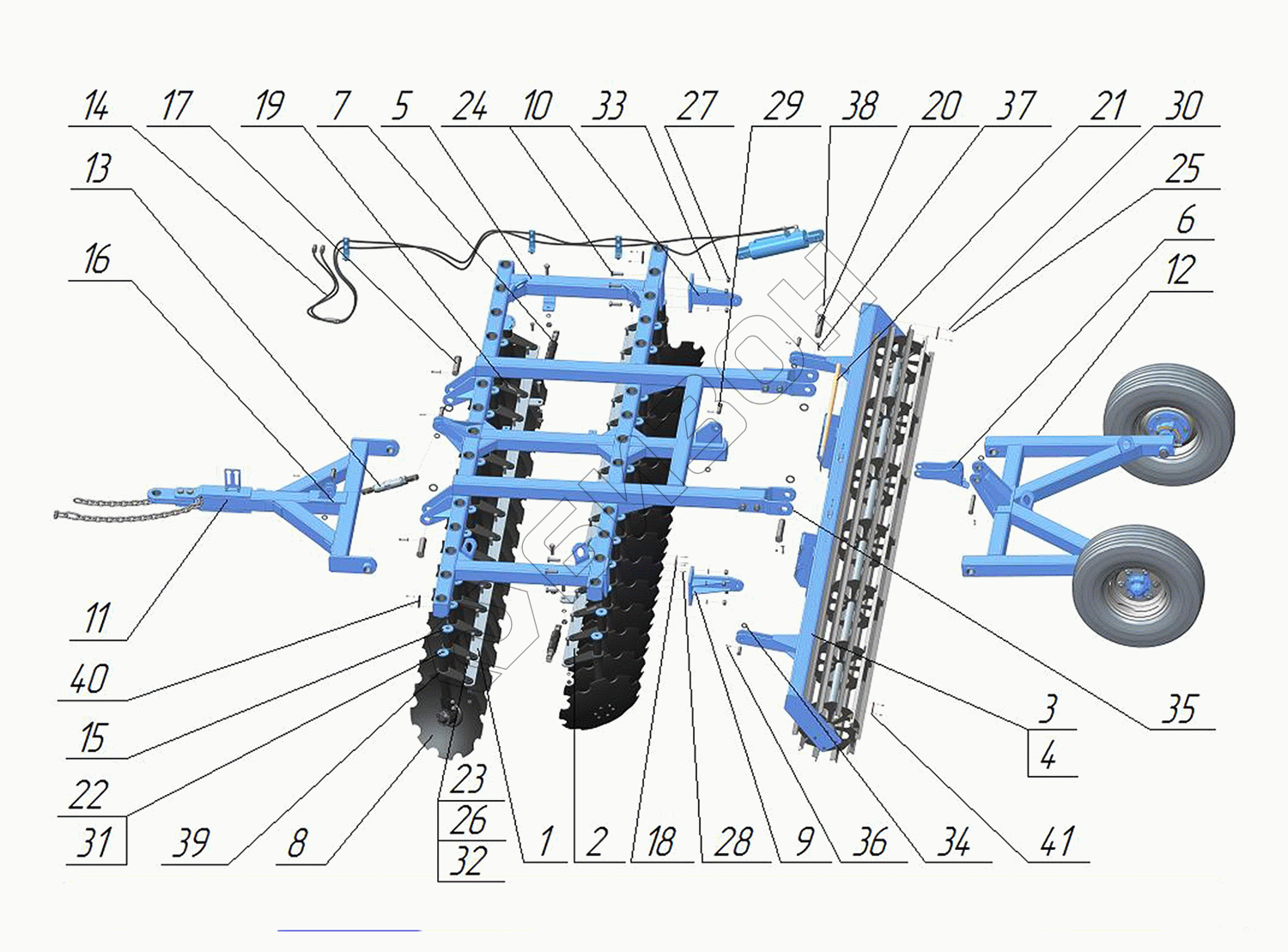

Графический каталог запасных частей к технике: Алмаз БДП-4х2 "DANA". Борона дискобая прицопная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р33.52.00.100 | Планка |
Загрузка ...
|
|
| 2 | Р33.52.00.100-01 | Планка |
Загрузка ...
|
|
| 3 | Р33.52.23.000 | Каток |
Загрузка ...
|
|
| 4 | Р33.52.23.300 | Каток зубчатый |
Загрузка ...
|
|
| 5 | Р33.52.04.000 | Рама |
Загрузка ...
|
|
| 6 | Р33.18.00.020 | Распарка транспортная |
Загрузка ...
|
|
| 7 | Р33.18.00.040 | Стяжка |
Загрузка ...
|
|
| 8 | P33.47.01.000 | Дисковый рабочий орган |
Загрузка ...
|
|
| 9 | Р33.48.00.200 | Кронштейн катка |
Загрузка ...
|
|
| 10 | Р33.48.00.200-01 | Кронштейн катка |
Загрузка ...
|
|
| 11 | Р33.48.02.000 | Прицеп |
Загрузка ...
|
|
| 12 | Р33.48.05.000 | Шасси |
Загрузка ...
|
|
| 13 | Р33.48.06.000 | Стяжка |
Загрузка ...
|
|
| 14 | Р33.48.09.000 | Гидросистема |
Загрузка ...
|
|
| 15 | 4x4.00.00.001 | Крышка |
Загрузка ...
|
|
| 16 | 4x4.02.00.002 | Ось гидрацилиндра |
Загрузка ...
|
|
| 17 | 4x4.02.00.003 | Ось кронштейна |
Загрузка ...
|
|
| 18 | Р33.18.04.001 | Табличка фирменная |
Загрузка ...
|
|
| 19 | Р33.22.00.002 | Указатель |
Загрузка ...
|
|
| 20 | Р33.48.00.001 | Палец |
Загрузка ...
|
|
| 21 | Р33.16.000 | Чистик |
Загрузка ...
|
|
| 22 | Болт M10-6gx35.88.019 ГОСТ 7798-70 | Болт M10-6gx35.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | Болт M16.-6gx45.88.019 ГОСТ 7798-70 | Болт M16.-6gx45.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 24 | Болт М20-6gх65.88.019 ГОСТ 7798-70 | Болт М20-6gх65.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | Винт А.М6-6gх 12.58.019 ГОСТ 11644-75 | Винт А.М6-6gх 12.58.019 ГОСТ 11644-75 |
Загрузка ...
|
|
| 26 | Гайка М16-6Н.8.019 ГОСТ 5915-70 | Гайка М16-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | Гайка М20-6Н.8.019 ГОСТ 5915-70 | Гайка М20-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | Заклепка 4,8х12,5.АIА/St ГОСТР ИСО 15974-2005 | Заклепка 4,8х12,5.АIА/St ГОСТР ИСО 15974-2005 |
Загрузка ...
|
|
| 29 | Ось 6-25b12х170.45.Ц9хр ГОСТ 9650-80 | Ось 6-25b12х170.45.Ц9хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 30 | Шайба 6 65Г 019 ГОСТ 6402-70 | Шайба 6 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба 16 65Г 019 ГОСТ 6402-70 | Шайба 16 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 20 65Г 019 ГОСТ 6402-70 | Шайба 20 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 25.01.08кп.019 ГОСТ 9649-78 | Шайба 25.01.08кп.019 ГОСТ 9649-78 |
Загрузка ...
|
|
| 35 | Шайба 40.01.08кп.019 ГОСТ 9649-78 | Шайба 40.01.08кп.019 ГОСТ 9649-78 |
Загрузка ...
|
|
| 36 | Шплинты 5x36.019 ГОСТ 397-79 | Шплинты 5x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 37 | Шплинты 8x36.019 ГОСТ 397-79 | Шплинты 8x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | Масленка 1.2 Ц6хр ГОСТ 19853-74 | Масленка 1.2 Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 39 | Кольцо 064-070-36 ГОСТ 9833-73 | Кольцо 064-070-36 ГОСТ 9833-73 |
Загрузка ...
|
|
| 40 | Световозвращатель ФП-315Е "0" (белый) ТУ 37.003.079-80 | Световозвращатель ФП-315Е "0" (белый) ТУ 37.003.079-80 |
Загрузка ...
|
|
| 41 | Световозвращатель ФП-310Е "0" (красный) ТУ37.003.079-80 | Световозвращатель ФП-310Е "0" (красный) ТУ37.003.079-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
