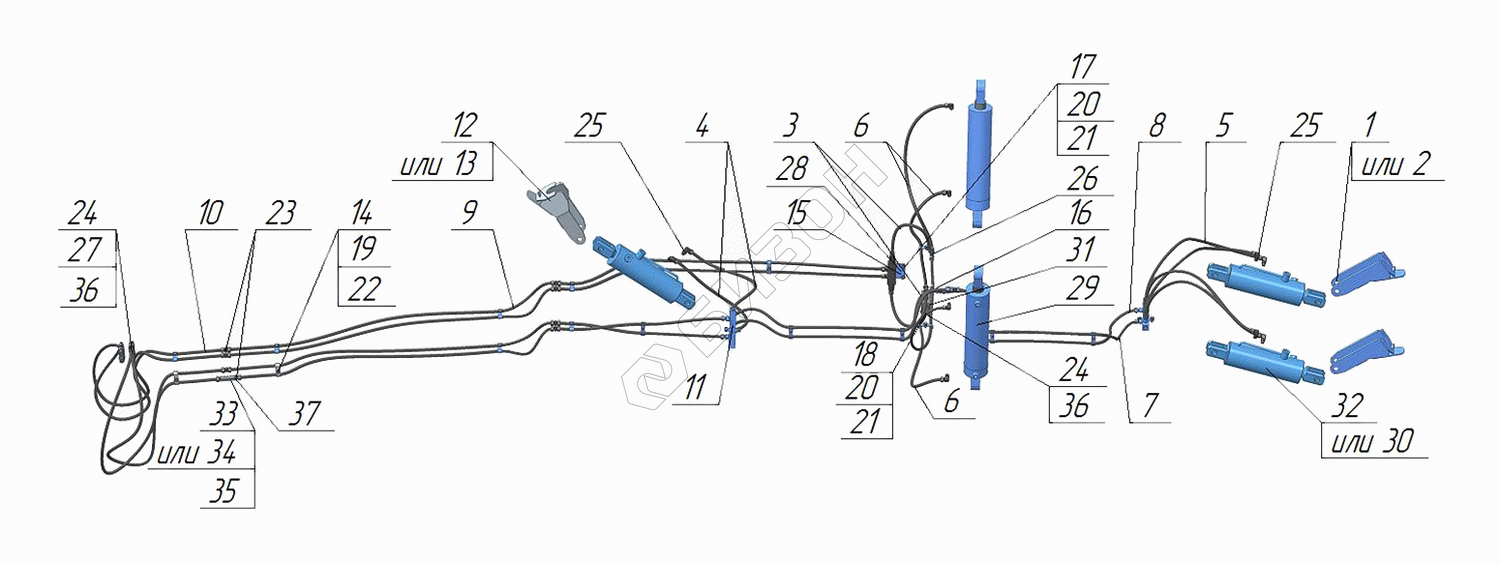

Графический каталог запасных частей к технике: Алмаз БДП-6х4МТМ. РЗЗ.64.09.000 Гидросистема
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р33.18.00.020 | Распарка транспортная |
Загрузка ...
|
|
| 2 | Р3318.00.020-01 | Распорка транспортная |
Загрузка ...
|
|
| 3 | Р33.18.09.010 | Рукав высокого давления |
Загрузка ...
|
|
| 4 | Р33.18.09.010-02 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | Р33.18.09.010-03 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | Р33.18.09.010-04 | Рукав дысакага дадления |
Загрузка ...
|
|
| 7 | Р33.18.09.010-0.5 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | РЗЗ.18.09.010-06 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | Р33.18.09.010-09 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | Р33.18.09.010-13 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | Р33.22.09.010 | Делитель потока |
Загрузка ...
|
|
| 12 | Р33.53.00.030 | Распорка транспортная |
Загрузка ...
|
|
| 13 | Р33.93.09.010 | Распорка транспортная |
Загрузка ...
|
|
| 14 | Р33.22.09.002 | Скоба |
Загрузка ...
|
|
| 15 | Р33.22.09.003 | Пластина |
Загрузка ...
|
|
| 16 | Р33.53.09.001 | Пластина |
Загрузка ...
|
|
| 17 | Болт ГОСТ 7798-70 M6-6gx45.58.019 | Болт ГОСТ 7798-70 M6-6gx45.58.019 |
Загрузка ...
|
|
| 18 | Болт ГОСТ 7798-70 M6-6gx55.58.019 | Болт ГОСТ 7798-70 M6-6gx55.58.019 |
Загрузка ...
|
|
| 19 | Болт ГОСТ 7798-70 M10-6gx18.58.019 | Болт ГОСТ 7798-70 M10-6gx18.58.019 |
Загрузка ...
|
|
| 20 | Гадка М6-6Н.6.019 ГОСТ 5915-70 | Гадка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | Шайба ГОСТ 6402-70 6 65Г 019 | Шайба ГОСТ 6402-70 6 65Г 019 |
Загрузка ...
|
|
| 22 | Шайба ГОСТ 6402-70 10 65Г 019 | Шайба ГОСТ 6402-70 10 65Г 019 |
Загрузка ...
|
|
| 23 | Адаптер 400-06 | Адаптер 400-06 |
Загрузка ...
|
|
| 24 | Адаптер 400-06-08 | Адаптер 400-06-08 |
Загрузка ...
|
|
| 25 | Адаптер 4500-06-06 | Адаптер 4500-06-06 |
Загрузка ...
|
|
| 26 | Адаптер RV 171.0600 3/8 | Адаптер RV 171.0600 3/8 |
Загрузка ...
|
|
| 27 | БРС шток С23072-08 1/2 | БРС шток С23072-08 1/2 |
Загрузка ...
|
|
| 28 | Гидрозомок VSG311.F20404 | Гидрозомок VSG311.F20404 |
Загрузка ...
|
|
| 29 | Гидроцилиндр 100х55х400 | Гидроцилиндр 100х55х400 |
Загрузка ...
|
|
| 30 | Гидроцилиндр "Метека" 100x400x200-515 | Гидроцилиндр "Метека" 100x400x200-515 |
Загрузка ...
|
|
| 31 | Делитель потока VDFR 12-40/АС | Делитель потока VDFR 12-40/АС |
Загрузка ...
|
|
| 32 | Гидроцилиндр 100х40х200ПФ | Гидроцилиндр 100х40х200ПФ |
Загрузка ...
|
|
| 33 | Клапан тормозной VCG 505.20D000 3/8 | Клапан тормозной VCG 505.20D000 3/8 |
Загрузка ...
|
|
| 34 | Клапан тормозной VCC-3808-17 V | Клапан тормозной VCC-3808-17 V |
Загрузка ...
|
|
| 35 | Корпус VCG-506/20000.3/8CMFxVSC 020 | Корпус VCG-506/20000.3/8CMFxVSC 020 |
Загрузка ...
|
|
| 36 | Кольцо usit 1/2 | Кольцо usit 1/2 |
Загрузка ...
|
|
| 37 | Кольцо usit 3/8 | Кольцо usit 3/8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
