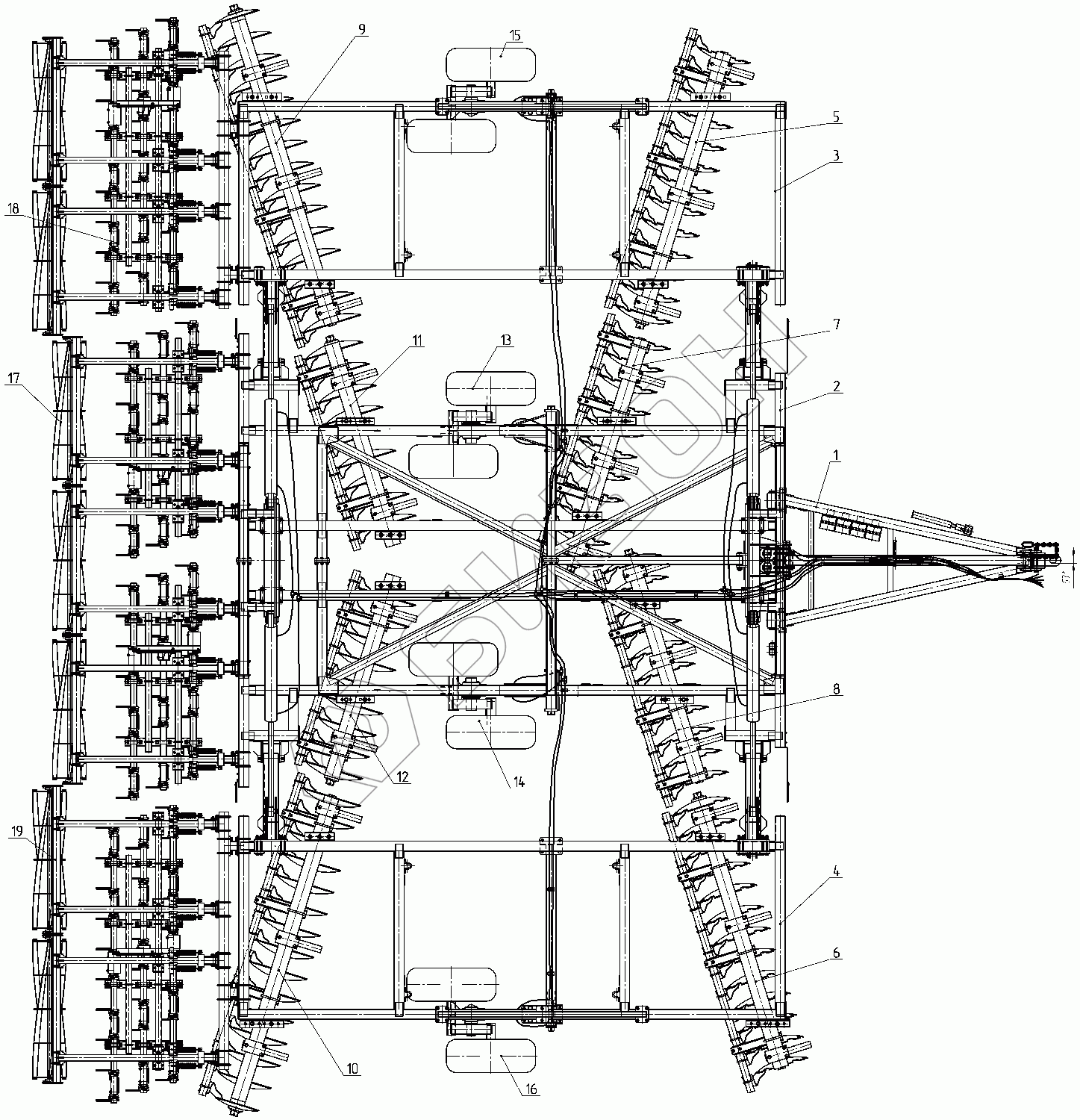

Графический каталог запасных частей к технике: Алмаз БДТ-10,7 "ЗВЕЗДА". Борона общий вид
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47.967.01 | Сница |
Загрузка ...
|
|
| 2 | 47.967.02 | Секция центральная |
Загрузка ...
|
|
| 3 | 47.967.03 | Секция левая |
Загрузка ...
|
|
| 4 | 47.967.04 | Секция правая |
Загрузка ...
|
|
| 5 | 47.967.05 | Блок дисковый передний боковой |
Загрузка ...
|
|
| 6 | 47.967.05-01 | Блок дисковый передний боковой |
Загрузка ...
|
|
| 7 | 47.967.06 | Блок дисковый передний центральный |
Загрузка ...
|
|
| 8 | 47.967.06-01 | Блок дисковый передний центральный |
Загрузка ...
|
|
| 9 | 47.967.07 | Блок дисковый задний боковой |
Загрузка ...
|
|
| 10 | 47.967.07-01 | Блок дисковый задний боковой |
Загрузка ...
|
|
| 11 | 47.967.08 | Блок дисковый задний центральный |
Загрузка ...
|
|
| 12 | 47.967.08-01 | Блок дисковый задний центральный |
Загрузка ...
|
|
| 13 | 47.967.09 | Колесо центральное(правое) |
Загрузка ...
|
|
| 14 | 47.967.09-01 | Колесо центральное(левое) |
Загрузка ...
|
|
| 15 | 47.967.10 | Колесо боковое(правое) |
Загрузка ...
|
|
| 16 | 47.967.10-01 | Колесо боковое(левое) |
Загрузка ...
|
|
| 17 | 47.967.14 | Бороны зубовые центральные с катками |
Загрузка ...
|
|
| 18 | 47.967.15 | Борона зубовая левая с катками |
Загрузка ...
|
|
| 19 | 47.967.16 | Борона зубовая правая с катками |
Загрузка ...
|
|
| 20 | 47.967.11 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
