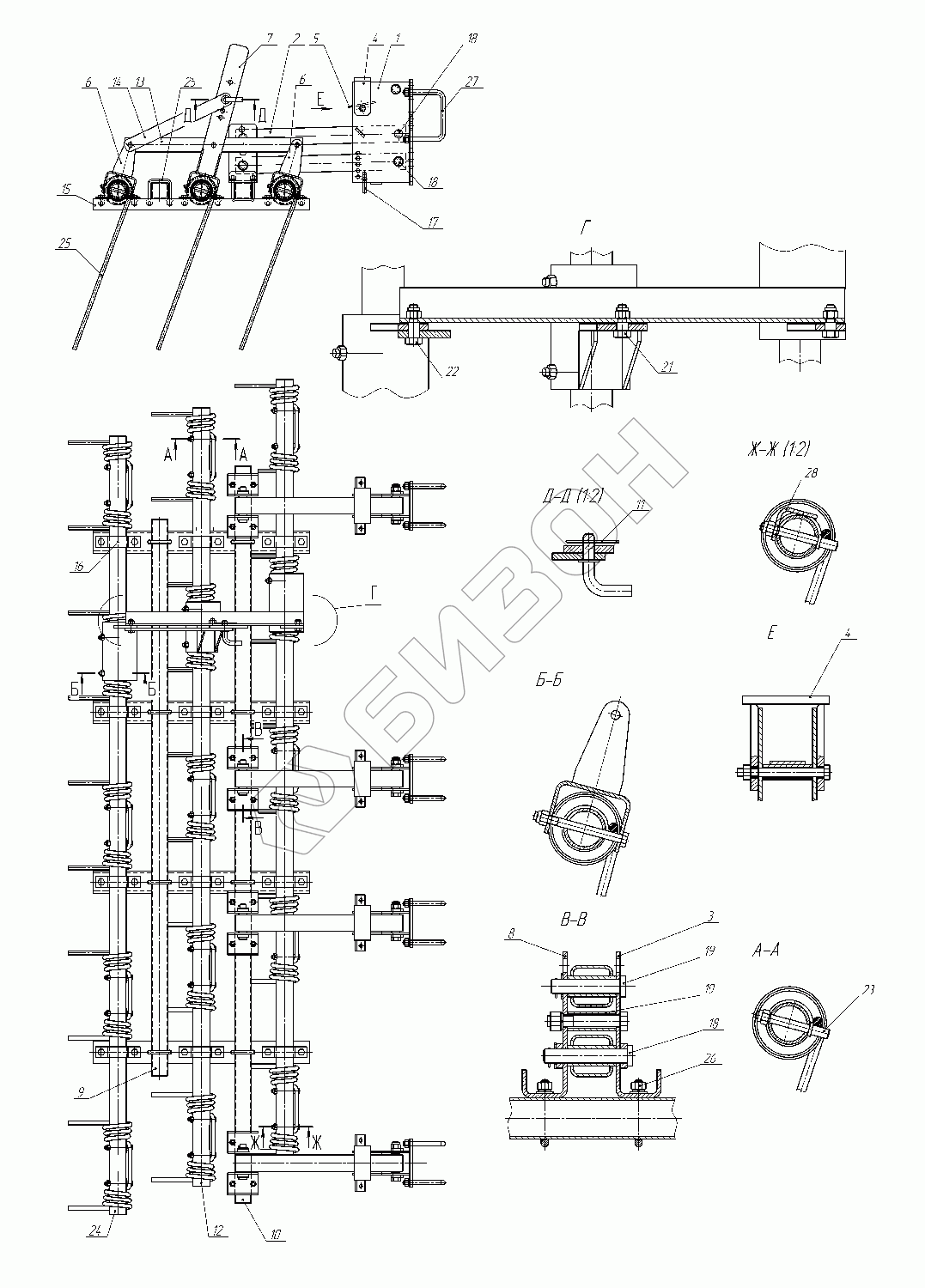

Графический каталог запасных частей к технике: Алмаз БДТ-10,7 "ЗВЕЗДА". Борона зубовая левая
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47.967.14.01.01 | Сектор |
Загрузка ...
|
|
| 2 | 47.967.14.01.02 | Звено |
Загрузка ...
|
|
| 3 | 47.967.14.01.03 | Стойка |
Загрузка ...
|
|
| 4 | 47.967.14.01.04 | Скоба |
Загрузка ...
|
|
| 5 | 47.967.14.01.05 | Упор |
Загрузка ...
|
|
| 6 | 47.967.14.01.06 | Кронштейн |
Загрузка ...
|
|
| 7 | 47.967.14.01.07 | Кронштейн |
Загрузка ...
|
|
| 8 | 47.967.14.01.03-01 | Стойка |
Загрузка ...
|
|
| 9 | 47.967.05.06-05 | Штанга |
Загрузка ...
|
|
| 10 | 47.967.05.06-06 | Штанга |
Загрузка ...
|
|
| 11 | 47.967.14.01.08 | Палец |
Загрузка ...
|
|
| 12 | 47.967.15.01.01 | Труба |
Загрузка ...
|
|
| 13 | 47.967.14.01.001 | Тяга |
Загрузка ...
|
|
| 14 | 47.967.14.01.002 | Звено |
Загрузка ...
|
|
| 15 | 47.967.14.01.003 | Балка продольная |
Загрузка ...
|
|
| 16 | 47.967.14.01.004 | Скоба |
Загрузка ...
|
|
| 17 | 47.967.14.01.005 | Палец |
Загрузка ...
|
|
| 18 | 47.967.14.01.006 | Палец |
Загрузка ...
|
|
| 19 | 47.967.14.01.007 | Палец |
Загрузка ...
|
|
| 20 | 47.990.14.01.001 | Втулка |
Загрузка ...
|
|
| 21 | 47.967.14.01.012 | Болт |
Загрузка ...
|
|
| 22 | 47.967.14.01.012-01 | Болт |
Загрузка ...
|
|
| 23 | 47.664.04.007.2 | Болт |
Загрузка ...
|
|
| 24 | 47.664.04.02.001 | Труба |
Загрузка ...
|
|
| 25 | 47.664.04.002 | Зуб пружинный |
Загрузка ...
|
|
| 26 | 47.967.05.008 | Стремянка |
Загрузка ...
|
|
| 27 | 47.967.05.006 | Стремянка |
Загрузка ...
|
|
| 28 | 47.967.15.01.014 | Ограничитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
