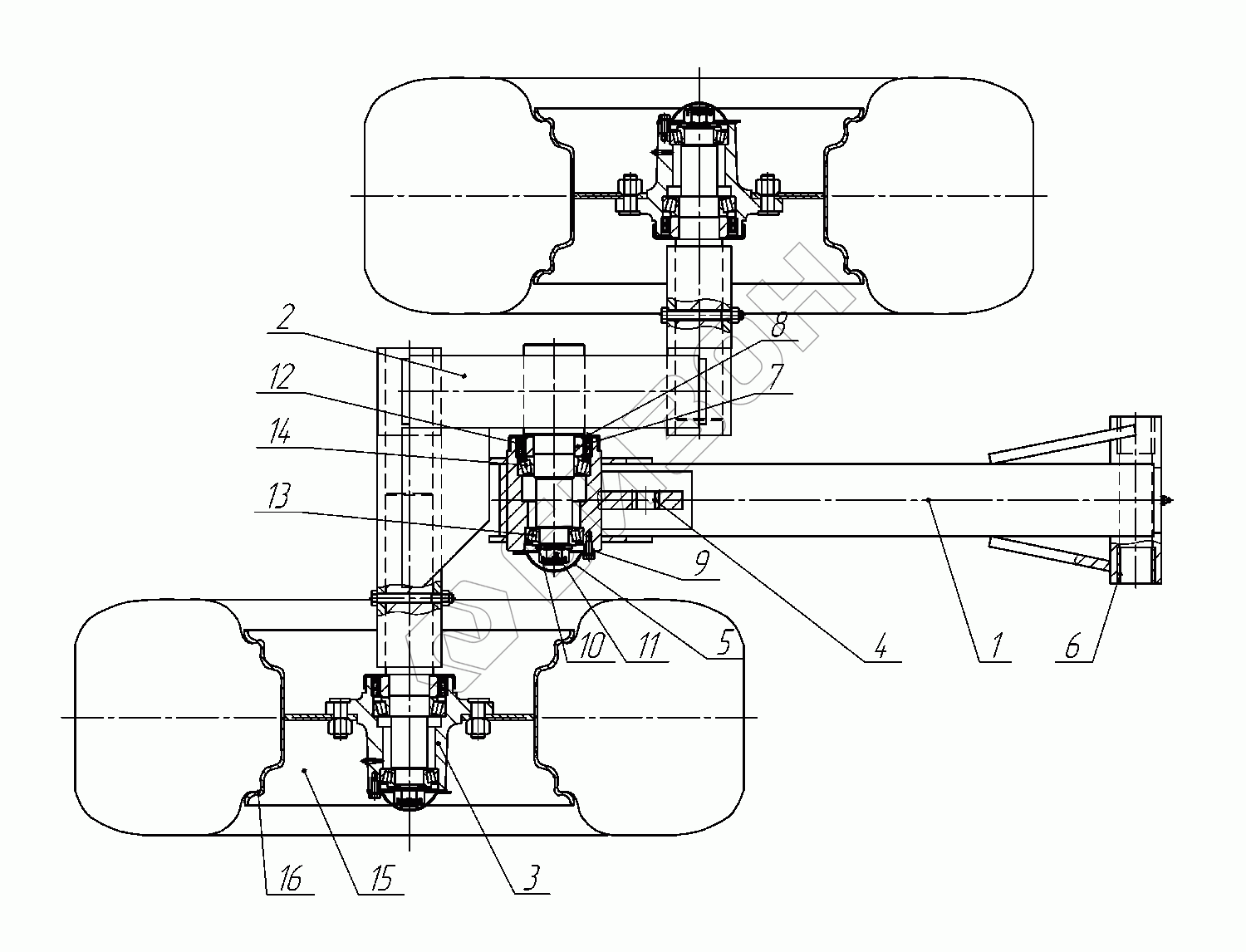

Графический каталог запасных частей к технике: Алмаз БДТ-10,7 "ЗВЕЗДА". Колесо боковое (правое)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.967.10.01-01 Кронштейн
Загрузка ...
2 47.967.10.02-01 Качалка
Загрузка ...
3 47.967.10.04 Ступица в сборе
Загрузка ...
4 47.967.09.007 Втулка
Загрузка ...
5 47.565.08.1.006 Колпак
Загрузка ...
6 47.967.10.001 Втулка
Загрузка ...
7 47.967.10.002 Втулка
Загрузка ...
8 47.664.01.05.005 Стакан
Загрузка ...
9 47.565.08.1.008 Прокладка
Загрузка ...
10 47.565.08.008 Шайба
Загрузка ...
11 47.565.08.1.009 Гайка М27х2 ГОСТ 5935-73
Загрузка ...
12 Манжета 1,2-80х105 Манжета 1,2-80х105
Загрузка ...
13 Подшипник 7508 Подшипник 7508
Загрузка ...
14 Подшипник 7511 Подшипник 7511
Загрузка ...
15 Диск 16хW8 Диск 16хW8
Загрузка ...
16 Шина Вл-38 13,0/75-16(8сл) Шина Вл-38 13,0/75-16(8сл)
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
