Графический каталог запасных частей к технике: Алмаз БДТ-10,7 "ЗВЕЗДА". Секции левая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10

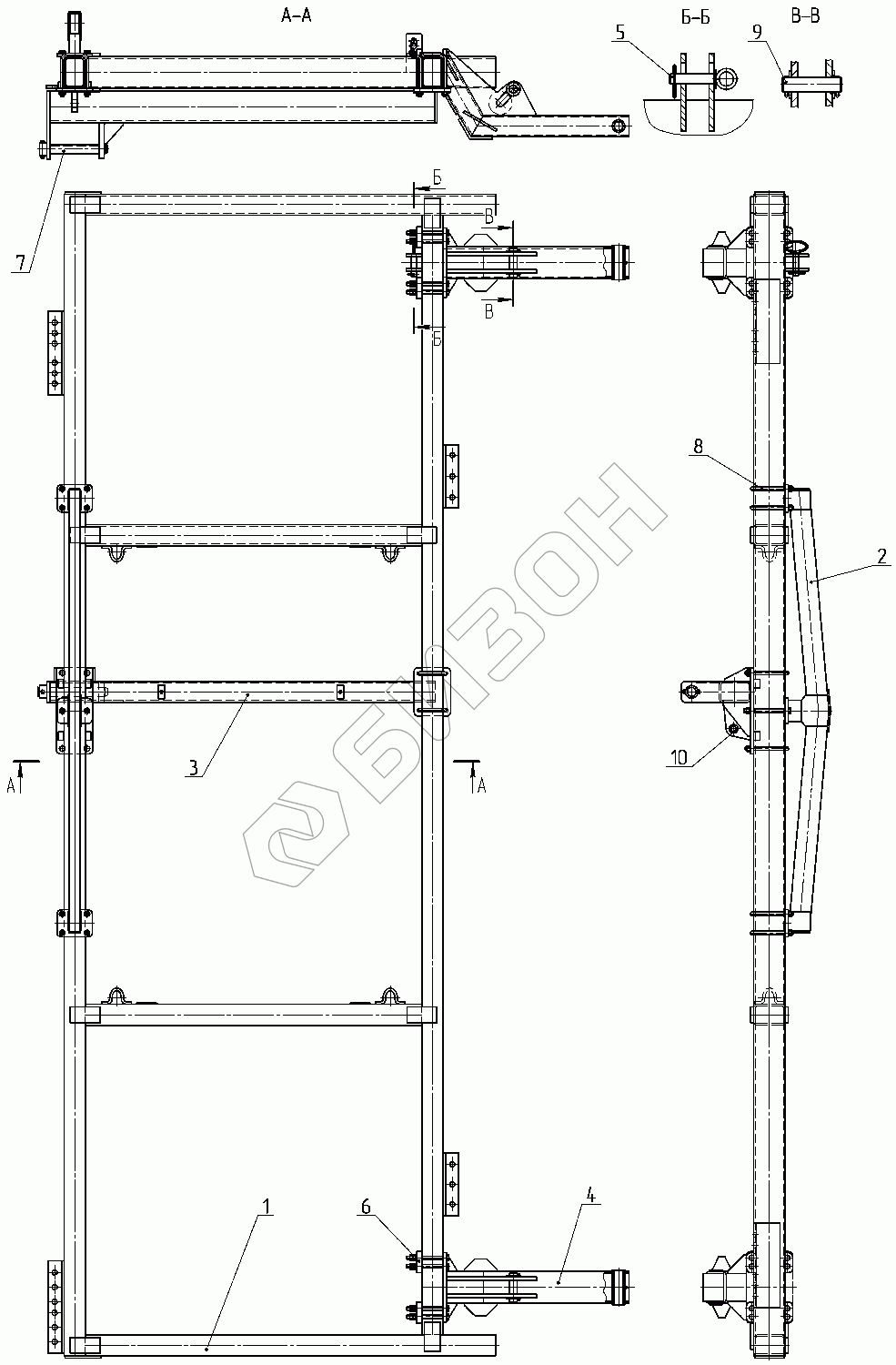

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.967.03.01 Рама
Загрузка ...
2 47.967.03.02 Ферма
Загрузка ...
3 47.967.03.03 Балка поперечная
Загрузка ...
4 47.967.03.04.1 Плечо
Загрузка ...
5 47.990.03.05 Палец
Загрузка ...
6 47.967.03.001 Фланец
Загрузка ...
7 47.967.03.002 Ось
Загрузка ...
8 47.967.03.003 Стремянка
Загрузка ...
9 47.967.03.004 Ось
Загрузка ...
10 47.967.09.007 Втулка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
