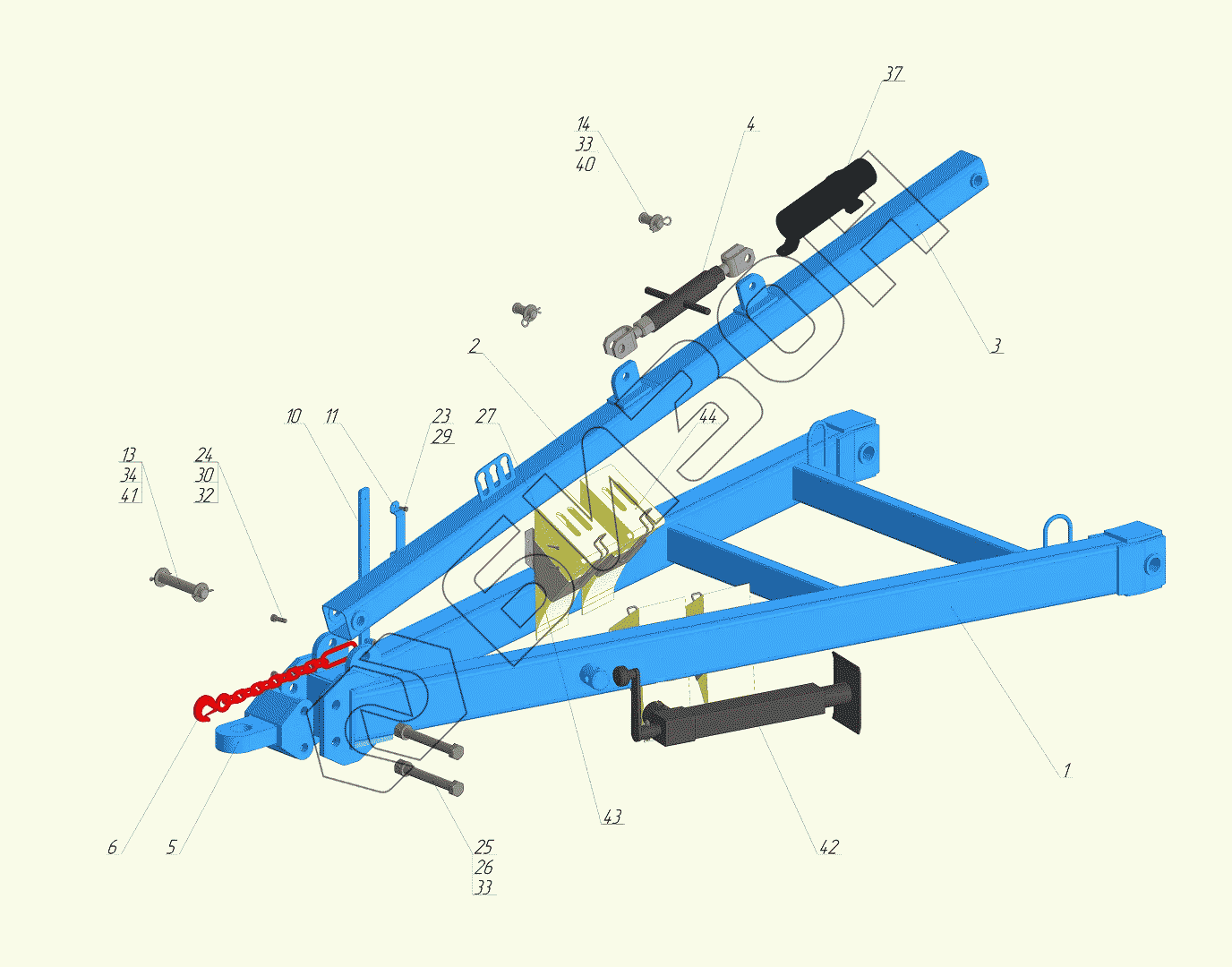

Графический каталог запасных частей к технике: Алмаз БДТ-6 "ЗВЕЗДА". Сница 47.1387.01 СБ
1
2
3
4
5
6
10
11
13
14
23
24
25
27
29
30
32
33
33
34
37
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47.967.01.01 | Дышло |
Загрузка ...
|
|
| 2 | 47.967.01.02 | Балка наклонная |
Загрузка ...
|
|
| 3 | 47.967.01.03 | Балка наклонная |
Загрузка ...
|
|
| 4 | 47.967.01.04 | Талреп |
Загрузка ...
|
|
| 5 | 47.967.01.05 | Фаркоп |
Загрузка ...
|
|
| 6 | 47.967.01.06 | Цепь( страховочная) |
Загрузка ...
|
|
| 10 | 47.967.01.001..1 | Стойка |
Загрузка ...
|
|
| 11 | 47.967.01.002.1 | Прижим |
Загрузка ...
|
|
| 13 | 47.967.01.004 | Ось |
Загрузка ...
|
|
| 14 | 47.664.01.007 | Палец |
Загрузка ...
|
|
| 23 | М8 х 20.58.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | М12 х 40.58.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 25 | М27х240.88.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | кровельный по металлу с шайбой 5,5 х 32 DIN 7504 К | Саморез |
Загрузка ...
|
|
| 29 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 30 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | 12.01.08кп.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 33 | 27.01.08кп.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 34 | 30.01.08кп.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 37 | Evolution MР 02100 | Тубус |
Загрузка ...
|
|
| 40 | 5 х 36.019 | Шплинт |
Загрузка ...
|
|
| 41 | 6,3 х 56.019 | Шплинт |
Загрузка ...
|
|
| 42 | LT 3153 (1300 кг) | Поворотный домкрат |
Загрузка ...
|
|
| 43 | НФ-00000900 | Кронштейн для противооткатного упора |
Загрузка ...
|
|
| 44 | НФ-00000519 | Упор противооткатный 60 мм, пласт. "Partex" НФ-00000519 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
