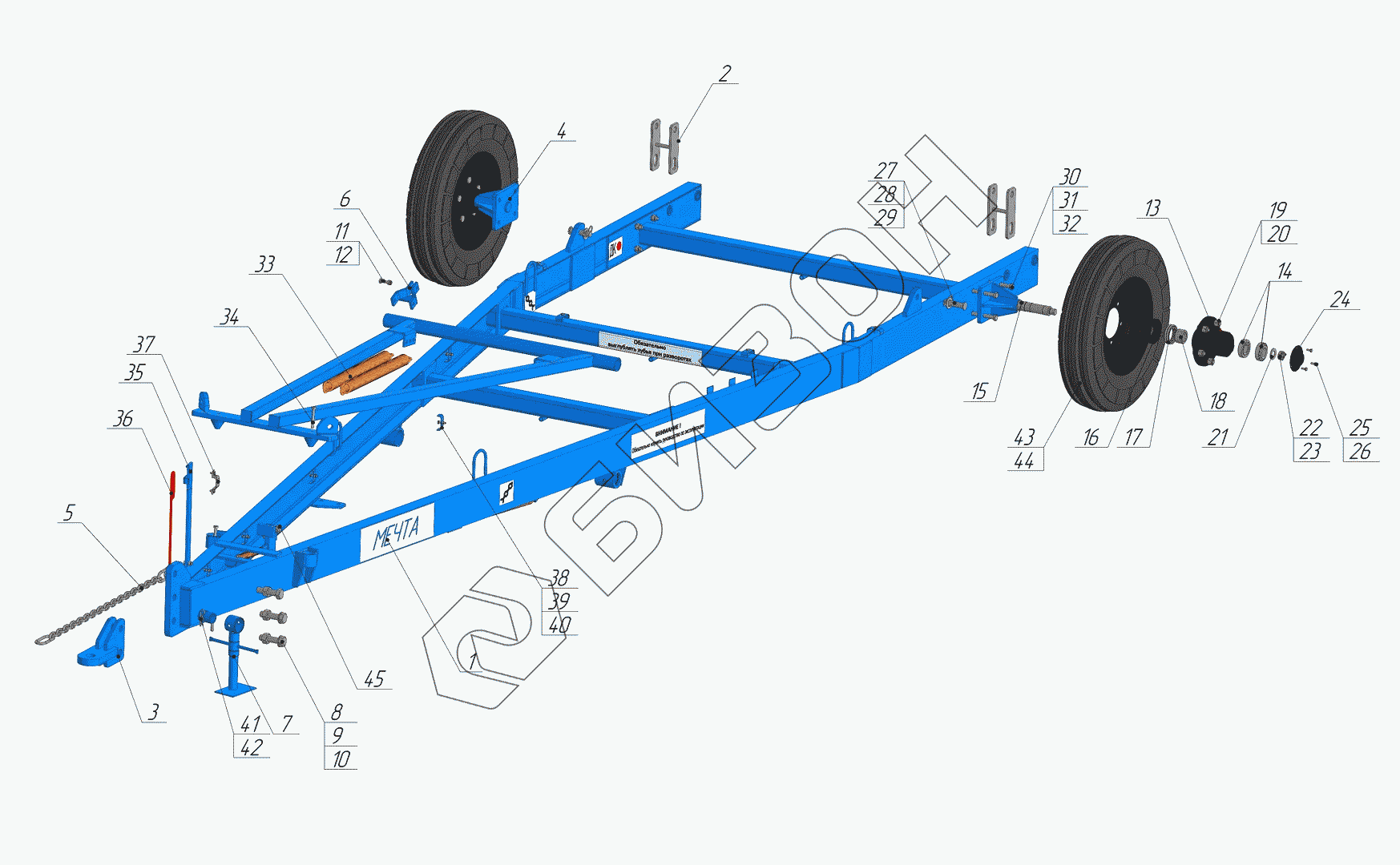

Графический каталог запасных частей к технике: Алмаз БЗГ-18 "МЕЧТА". Сница 47.565.01.1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
37
38
39
40
41
42
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47.565.01.01 | Дышло |
Загрузка ...
|
|
| 2 | 47.565.01.02 | Вилка |
Загрузка ...
|
|
| 3 | 47.565.01.03 | Фаркоп |
Загрузка ...
|
|
| 4 | 47.565.01.04 | Колесо |
Загрузка ...
|
|
| 5 | 47.565.01.05 | Цепь |
Загрузка ...
|
|
| 6 | 47.565.01.07 | Качалка |
Загрузка ...
|
|
| 7 | 47.565.01.08 | Стойка |
Загрузка ...
|
|
| 8 | Болт М27х100.66.016 | Болт М27х100.66.016 |
Загрузка ...
|
|
| 9 | Гайка М27-6Н.835.05 | Гайка М27-6Н.835.05 |
Загрузка ...
|
|
| 10 | Шайба 27.01.08кп ГОСТ 11371-78 | Шайба 27.01.08кп ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Болт М12 х 50.66.016 | Болт М12 х 50.66.016 |
Загрузка ...
|
|
| 12 | Гайка М12 DIN 934 | Гайка М12 DIN 934 |
Загрузка ...
|
|
| 13 | 47.565.08.1.001 | Ступица |
Загрузка ...
|
|
| 14 | Подшипник 7508А ГОСТ 27365-87 | Подшипник 7508А ГОСТ 27365-87 |
Загрузка ...
|
|
| 15 | 47.565.08.1.01.002 | Полуось |
Загрузка ...
|
|
| 16 | 47.565.08.1.005 | Стакан |
Загрузка ...
|
|
| 17 | Манжета 1.2-60х85-1 ГОСТ8752-79 | Манжета 1.2-60х85-1 ГОСТ8752-79 |
Загрузка ...
|
|
| 18 | 47.565.08.1.004 | Втулка |
Загрузка ...
|
|
| 19 | Болт М8 - 6g 20.66.016 ГОСТ 7798-70 | Болт М8 - 6g 20.66.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | Гайка М27 х 2-6Н.8.35.05 ГОСТ 5935-73 | Гайка М27 х 2-6Н.8.35.05 ГОСТ 5935-73 |
Загрузка ...
|
|
| 21 | 47.565.08.1.007 | Шайба |
Загрузка ...
|
|
| 22 | 47.565.08.1.009 | Гайка М27х2 ГОСТ 5935-73 |
Загрузка ...
|
|
| 23 | Шплинт 5 х 45 ГОСТ 397-79 | Шплинт 5 х 45 ГОСТ 397-79 |
Загрузка ...
|
|
| 24 | 47.565.08.1.006 | Колпак |
Загрузка ...
|
|
| 25 | Болт М8 - 6g 20.66.016 ГОСТ 7798-70 | Болт М8 - 6g 20.66.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Ось по ГОСТ 9650-80 | Ось по ГОСТ 9650-80 |
Загрузка ...
|
|
| 28 | Шайба C.27.37 ГОСТ 11371-78 | Шайба C.27.37 ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | Болт ГОСТ 7798-70 М16 х 110.66.016 | Болт ГОСТ 7798-70 М16 х 110.66.016 |
Загрузка ...
|
|
| 31 | Гайка ГОСТ 5915-70 М16-6Н.835.05 | Гайка ГОСТ 5915-70 М16-6Н.835.05 |
Загрузка ...
|
|
| 32 | Шайба 16Т.65Г.05 ГОСТ 6402-70 | Шайба 16Т.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | 47.565.01.004 | Пружина |
Загрузка ...
|
|
| 34 | Болт М12 х 85.66.016 | Болт М12 х 85.66.016 |
Загрузка ...
|
|
| 35 | 47.565.01.11 СБ | Стойка под гидротрассу |
Загрузка ...
|
|
| 36 | 47.565.01.002 | Чистик |
Загрузка ...
|
|
| 37 | 47.565.01.001 | Прижим |
Загрузка ...
|
|
| 38 | 47.565.01.010-01 | Прижим (2-позиционный) |
Загрузка ...
|
|
| 39 | Болт М8 х 20.66.016 | Болт М8 х 20.66.016 |
Загрузка ...
|
|
| 40 | Гайка М8-6Н.835.05 | Гайка М8-6Н.835.05 |
Загрузка ...
|
|
| 41 | 47.565.01.008 | Палец |
Загрузка ...
|
|
| 42 | 47.565.01.017 | Шплинт пружинный 5х65 |
Загрузка ...
|
|
| 44 | Диск 4,50Е х 16 | Диск 4,50Е х 16 |
Загрузка ...
|
|
| 45 | 47.565.01.06-01 СБ | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
