Графический каталог запасных частей к технике: Алмаз БЗГ-24 "МЕЧТА". Брус боковой левый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11

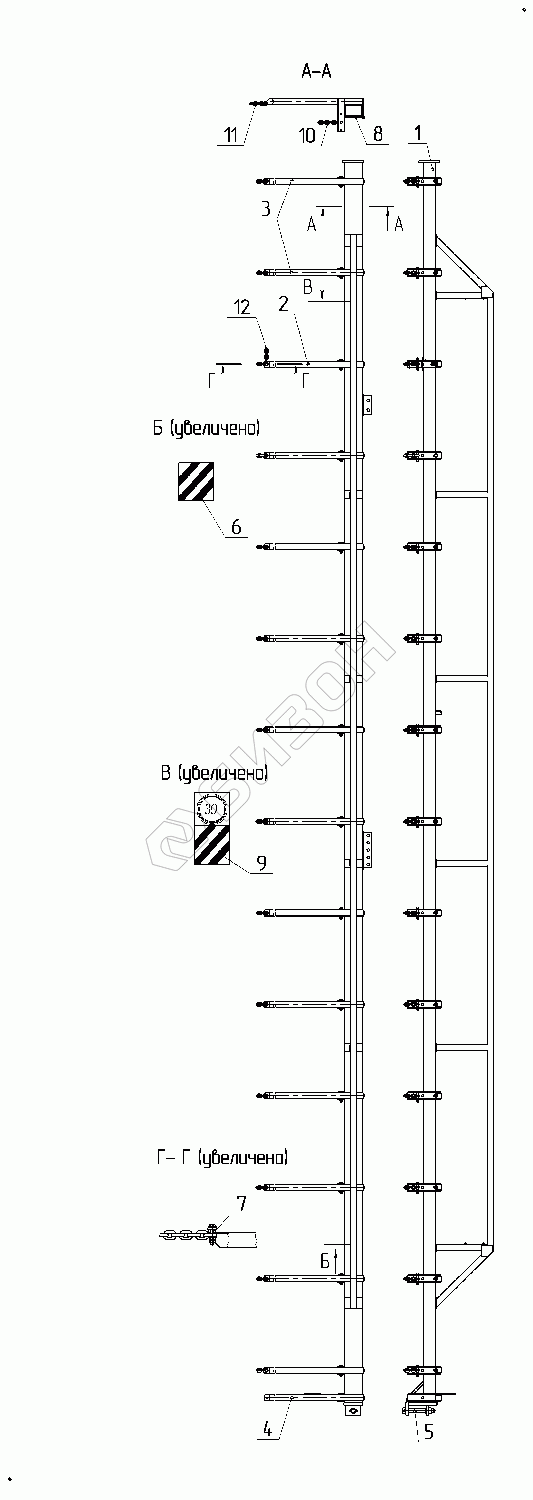

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.565.03.01 Рама боковая (левая)
Загрузка ...
2 47.565.03.02 Стрела
Загрузка ...
3 47.565.03.02-01 Стрела (с пластинами)
Загрузка ...
4 47.565.03.02-02 Стрела (со скобой)
Загрузка ...
5 47.565.03.001 Палец
Загрузка ...
6 47.565.02.004 Знак
Загрузка ...
7 47.565.03.005 Втулка
Загрузка ...
8 47.565.02.010-01 Болт
Загрузка ...
9 Цепь 8х34 (13 звеньев) Цепь 8х34 (13 звеньев)
Загрузка ...
10 Цепь 8х34 (12 звеньев) Цепь 8х34 (12 звеньев)
Загрузка ...
11 Цепь 8х34 (32 звена) Цепь 8х34 (32 звена)
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
