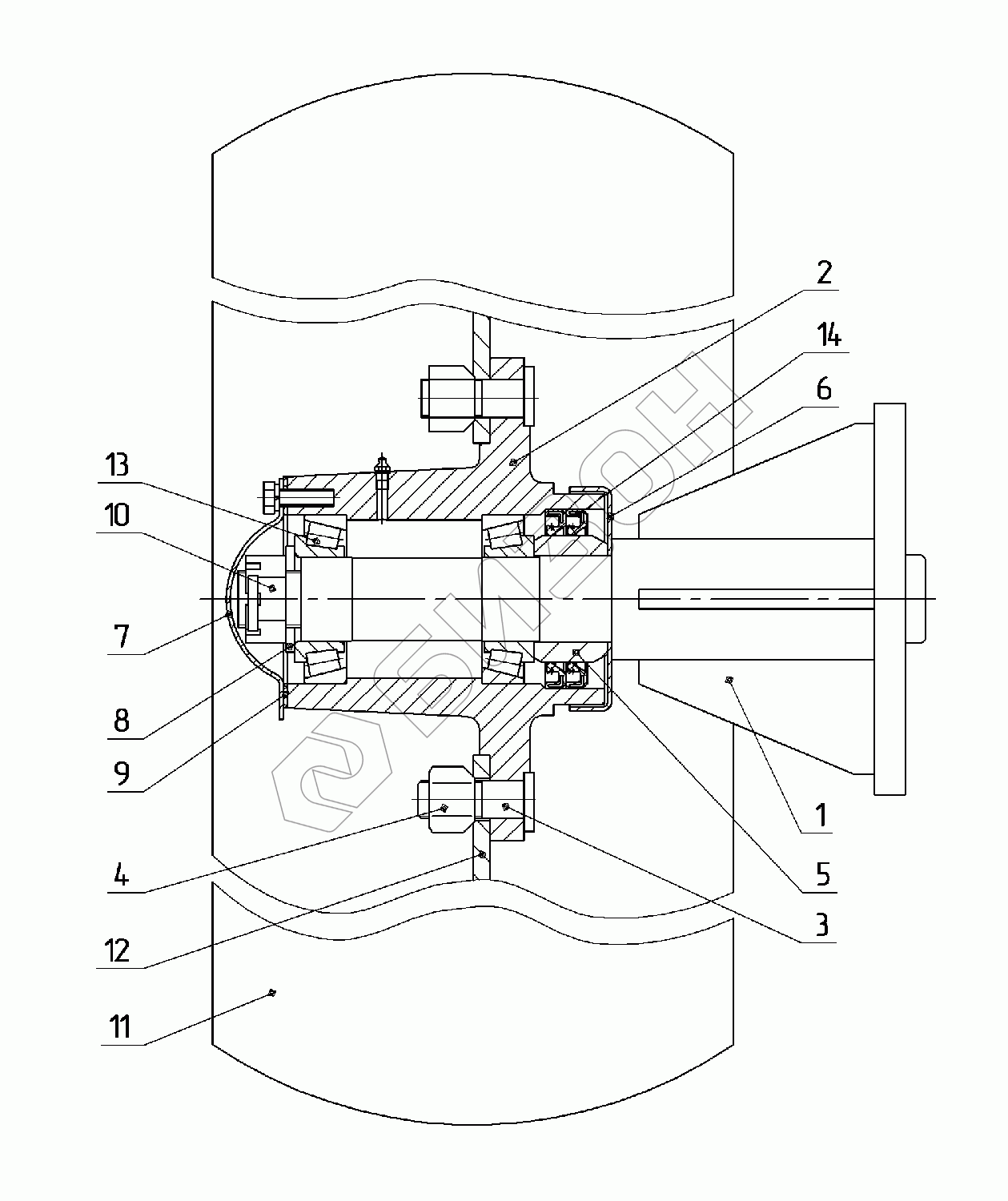

Графический каталог запасных частей к технике: Алмаз БЗГ-24 "МЕЧТА". Колесо сницы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.565.01.04.1.01 Фланец колеса
Загрузка ...
2 47.565.08.1.001 Ступица
Загрузка ...
3 47.565.08.1.002 Болт М18х1,5
Загрузка ...
4 47.565.08.1.003 Гайка М18х1,5
Загрузка ...
5 47.565.08.1.004 Втулка
Загрузка ...
6 47.565.08.1.005 Стакан
Загрузка ...
7 47.565.08.1.006 Колпак
Загрузка ...
8 47.565.08.1.007 Шайба
Загрузка ...
9 47.565.08.1.008 Прокладка
Загрузка ...
10 47.565.08.1.009 Гайка М27х2 ГОСТ 5935-73
Загрузка ...
11 Шина 6,5 х 16 Шина 6,5 х 16
Загрузка ...
12 Диск 4,5 Е - 16 Диск 4,5 Е - 16
Загрузка ...
13 Подшипник 7508 ГОСТ 333-79 Подшипник 7508 ГОСТ 333-79
Загрузка ...
14 Манжета 1.2-60х85-1 ГОСТ 8752-79 Манжета 1.2-60х85-1 ГОСТ 8752-79
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
