Графический каталог запасных частей к технике: Алмаз БЗГ-24 "МЕЧТА". Колесо транспортное (левое)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

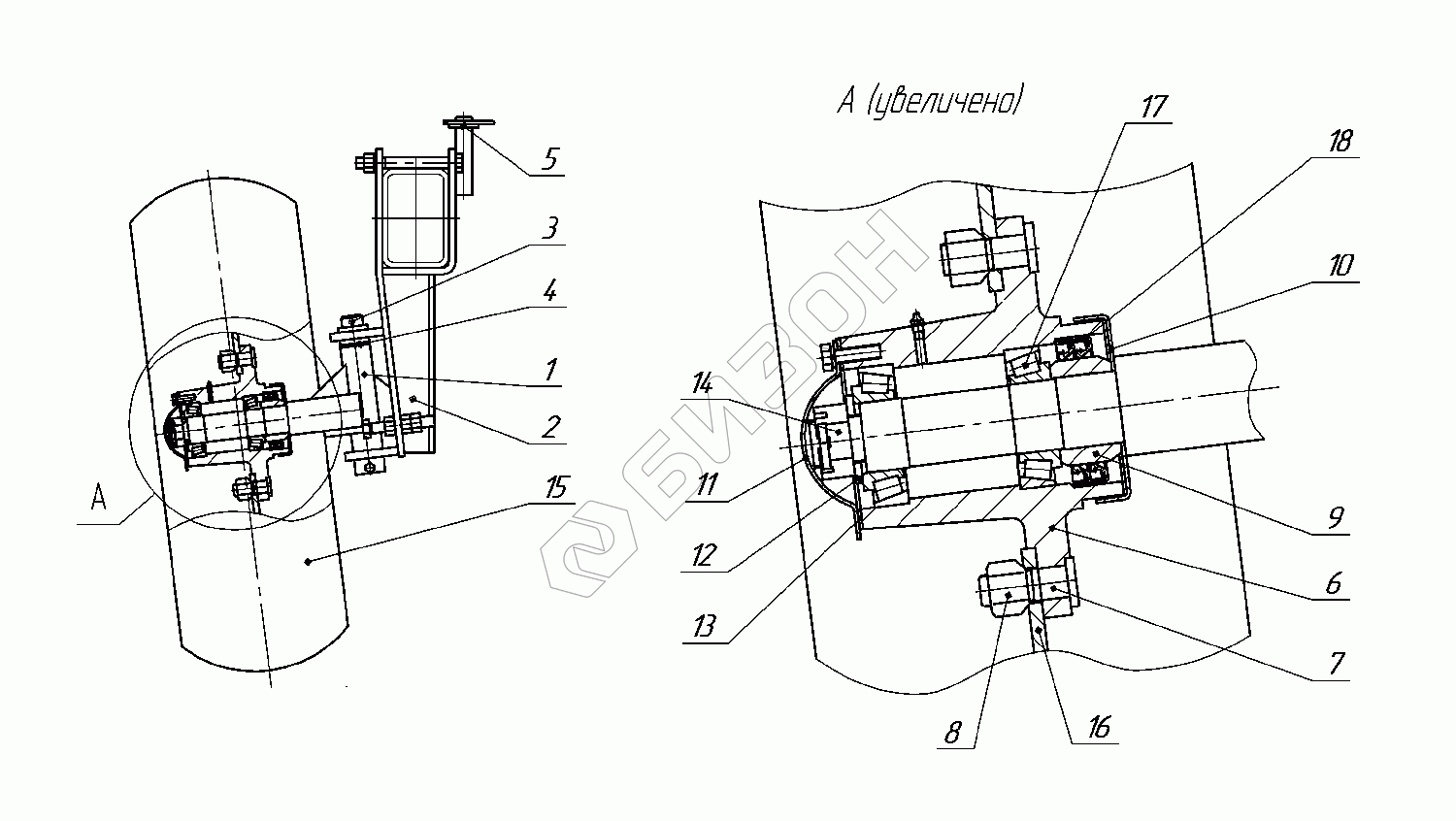

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 47.565.06.01 Ось крепления колеса
Загрузка ...
2 47.565.06.02 Кронштейн крепления колеса
Загрузка ...
3 47.565.06.001 Палец
Загрузка ...
4 47.565.06.003 Шайба
Загрузка ...
5 47.565.02.003 Шайба
Загрузка ...
6 47.565.08.1.001 Ступица
Загрузка ...
7 47.565.08.1.002 Болт М18х1,5
Загрузка ...
8 47.565.08.1.003 Гайка М18х1,5
Загрузка ...
9 47.565.08.1.004 Втулка
Загрузка ...
10 47.565.08.1.005 Стакан
Загрузка ...
11 47.565.08.1.006 Колпак
Загрузка ...
12 47.565.08.1.007 Шайба
Загрузка ...
13 47.565.08.1.008 Прокладка
Загрузка ...
14 47.565.08.1.009 Гайка М27х2 ГОСТ 5935-73
Загрузка ...
15 Цепь 8х34 (13 звеньев) Цепь 8х34 (13 звеньев)
Загрузка ...
16 Цепь 8х34 (12 звеньев) Цепь 8х34 (12 звеньев)
Загрузка ...
17 Цепь 8х34 (32 звена) Цепь 8х34 (32 звена)
Загрузка ...
18 Манжета 1.2-60х85-1 ГОСТ 8752-79 Манжета 1.2-60х85-1 ГОСТ 8752-79
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
