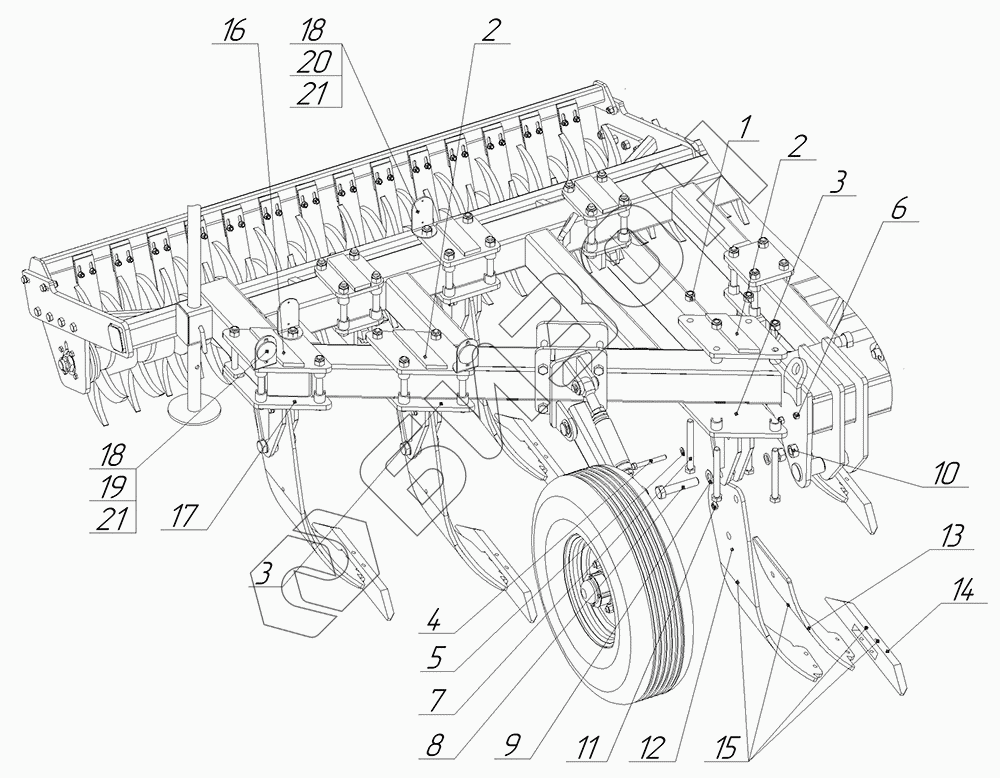

Графический каталог запасных частей к технике: Алмаз ПЧ-4,5. Стойка параплау
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М24-6H.NF ГОСТ Р 50273-92 | Гайка М24-6H.NF ГОСТ Р 50273-92 |
Загрузка ...
|
|
| 2 | ПЧ-4.5.21.000-01 СБ | Кронштейн |
Загрузка ...
|
|
| 3 | ПЧ-4.5.22.000-01 СБ | Кронштейн правый |
Загрузка ...
|
|
| 4 | Болт М16-6gx110.58.019 ГОСТ 7798-70 | Болт М16-6gx110.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | Шайба A.16.01.019 ГОСТ 11371-78 | Шайба A.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Гайка М16-6H.8.019 ГОСТ 5915-70 | Гайка М16-6H.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | Болт М24-6gx220.88.019 ГОСТ 7798-70 | Болт М24-6gx220.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | Болт М30-6gx125.88.019 ГОСТ 7798-70 | Болт М30-6gx125.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | Шайба A.30.01.019 ГОСТ 11371-78 | Шайба A.30.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | Гайка М30-6H.8.019 ГОСТ 5915-70 | Гайка М30-6H.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | ПЧ-4,5.17.001 | Втулка параплау |
Загрузка ...
|
|
| 12 | 15010-BDCA | Стойка правая |
Загрузка ...
|
|
| 13 | 15008-BDCA | Лемех правый |
Загрузка ...
|
|
| 14 | 15009 | Долото |
Загрузка ...
|
|
| 15 | 15015Т | Монтажный комплект |
Загрузка ...
|
|
| 16 | ПЧ-4.5.16.000-01 СБ | Кронштейн |
Загрузка ...
|
|
| 17 | ПЧ-4.5.11.000-1-01 СБ | Кронштейн |
Загрузка ...
|
|
| 18 | ПН-8-40.004 | Кронштейн |
Загрузка ...
|
|
| 19 | ПФ-315 | Катафот светоотражающий (Белый) |
Загрузка ...
|
|
| 20 | ПФ-310 | Катафот светоотражающий (Красный) |
Загрузка ...
|
|
| 21 | Заклёпка 6х10 DIN 7737 | Заклёпка 6х10 DIN 7737 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
