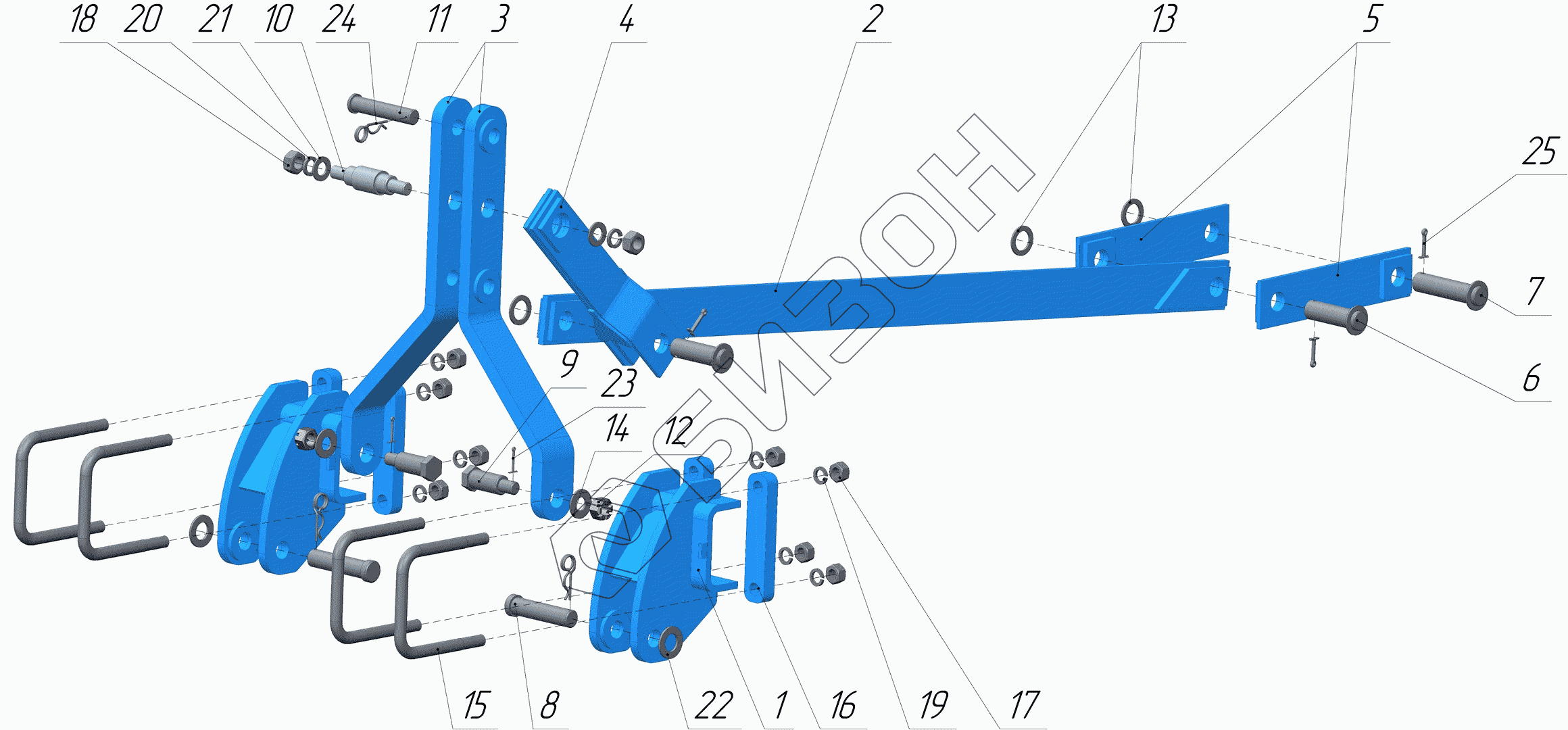

Графический каталог запасных частей к технике: Алмаз ПЛНУ-6х40 "FINIST". Навеска РЗЗ.111.12.000

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
1	РЗЗ.111.12.100	Кронштейн	Загрузка ...
2	РЗЗ.111.12.130	Тяга	Загрузка ...
3	РЗЗ.111.12.140	Стойка	Загрузка ...
4	РЗЗ.111.12.150	Тяга	Загрузка ...
5	РЗЗ.111.12.180	Планка нижняя	Загрузка ...
6	РЗЗ.22.040	Палец	Загрузка ...
7	РЗЗ.22.040-01	Палец	Загрузка ...
8	РЗЗ.111.12.001	Ось	Загрузка ...
9	РЗЗ.111.12.002	Болт	Загрузка ...
10	РЗЗ.111.12.003	Палец	Загрузка ...
11	РЗЗ.111.12.004	Палец	Загрузка ...
12	4х4.01.014	Гайка прорезная	Загрузка ...
13	РЗЗ.035.01.014	Шайба	Загрузка ...
14	РЗЗ.104.00.015	Шайба	Загрузка ...
15	РЗЗ.108.04.001	Скоба	Загрузка ...
16	РЗЗ.108.04.002	Пластина	Загрузка ...
17	Гайка М24-6Н.8.019 ГОСТ 5915-70	Гайка М24-6Н.8.019 ГОСТ 5915-70	Загрузка ...
18	Гайка М27-6Н.8.019 ГОСТ 5915-70	Гайка М27-6Н.8.019 ГОСТ 5915-70	Загрузка ...
19	Шайба 24 65Г 019 ГОСТ 6402-70	Шайба 24 65Г 019 ГОСТ 6402-70	Загрузка ...
20	Шайба 27 65Г 019 ГОСТ 6402-70	Шайба 27 65Г 019 ГОСТ 6402-70	Загрузка ...
21	Шайба А.27.01.08кп.019 ГОСТ 11371-78	Шайба А.27.01.08кп.019 ГОСТ 11371-78	Загрузка ...
22	Шайба 40.01.08кп.019 ГОСТ 9649-78	Шайба 40.01.08кп.019 ГОСТ 9649-78	Загрузка ...
23	Шплинт 5х50.019 ГОСТ 397-79	Шплинт 5х50.019 ГОСТ 397-79	Загрузка ...
24	Шплинт пружинный игольчатый 6,3 DIN 11024	Шплинт пружинный игольчатый 6,3 DIN 11024	Загрузка ...
25	Шплинт 8х56.019 ГОСТ 397-79	Шплинт 8х56.019 ГОСТ 397-79	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
