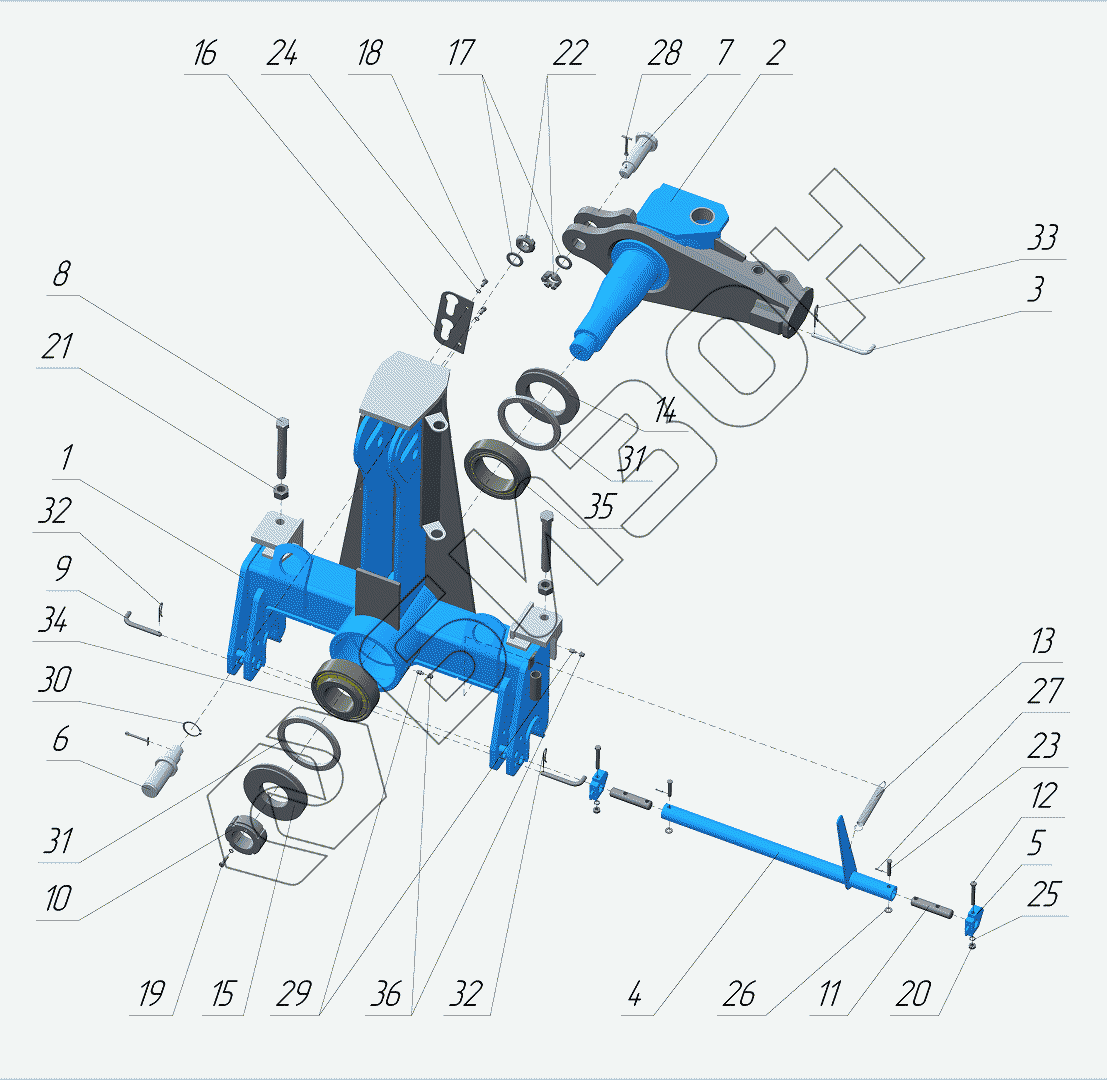

Графический каталог запасных частей к технике: Алмаз ПОН-4 "Peresvet". Навеска РЗЗ.14.42.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
31
32
32
33
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РЗЗ.14.42.100 | Навеска |
Загрузка ...
|
|
| 2 | РЗЗ.14.32.300 | Рычаг |
Загрузка ...
|
|
| 3 | РЗЗ.14.42.010 | Фиксатор |
Загрузка ...
|
|
| 4 | РЗЗ.14.12.020 | Рычаг |
Загрузка ...
|
|
| 5 | РЗЗ.14.12.030 | Фиксатор |
Загрузка ...
|
|
| 6 | РЗЗ.14.42.001 | Ось верхняя |
Загрузка ...
|
|
| 7 | РЗЗ.14.42.002 | Болт |
Загрузка ...
|
|
| 8 | РЗЗ.14.42.006 | Болт упорный |
Загрузка ...
|
|
| 9 | РЗЗ.14.00.002 | Упор |
Загрузка ...
|
|
| 10 | РЗЗ.14.12.004 | Гайка |
Загрузка ...
|
|
| 11 | РЗЗ.14.12.005 | Ось |
Загрузка ...
|
|
| 12 | РЗЗ.14.12.008 | Палец |
Загрузка ...
|
|
| 13 | РЗЗ.14.12.011 | Пружина |
Загрузка ...
|
|
| 14 | РЗЗ.14.12.013 | Корпус сальника |
Загрузка ...
|
|
| 15 | РЗЗ.14.12.013-01 | Корпус сальника |
Загрузка ...
|
|
| 16 | РЗЗ.14.12.016 | Держатель |
Загрузка ...
|
|
| 17 | РЗЗ.14.25.002 | Шайба |
Загрузка ...
|
|
| 18 | Болт М8-6gx16.58.019 ГОСТ 7798-70 | Болт М8-6gx16.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | Болт М8-6gx30.58.019 ГОСТ 7798-70 | Болт М8-6gx30.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | Гайка М10-6Н.8.019 ГОСТ 5915-70 | Гайка М10-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | Гайка М24-6Н.8.019 ГОСТ 5915-70 | Гайка М24-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Гайка М30-6Н.8.019 ГОСТ 5915-70 | Гайка М30-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | Ось 6-10b12x50.40Х.1.228…302.019 ГОСТ 5919-73 | Ось 6-10b12x50.40Х.1.228…302.019 ГОСТ 5919-73 |
Загрузка ...
|
|
| 24 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Шайба А.10.01.08кп.019 ГОСТ 6402-70 | Шайба А.10.01.08кп.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Шплинт 3,2х18.019 ГОСТ 397-79 | Шплинт 3,2х18.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 28 | Шплинт 6,3х71.019 ГОСТ 397-79 | Шплинт 6,3х71.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 30 | Кольцо В45.Кд6.хр ГОСТ 19853-74 | Кольцо В45.Кд6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 31 | Кольцо СП-172-141-10,5 ГОСТ 13942-86 | Кольцо СП-172-141-10,5 ГОСТ 13942-86 |
Загрузка ...
|
|
| 32 | Шплинт пружинный 2.3,6х50.019 ОСТ 23.2.2-79 | Шплинт пружинный 2.3,6х50.019 ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 33 | Шплинт пружинный 2.4,0х60.019 ОСТ 23.2.2-79 | Шплинт пружинный 2.4,0х60.019 ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 36 | Прочее изделие | Тубус Evolution МP02100 |
Загрузка ...
|
