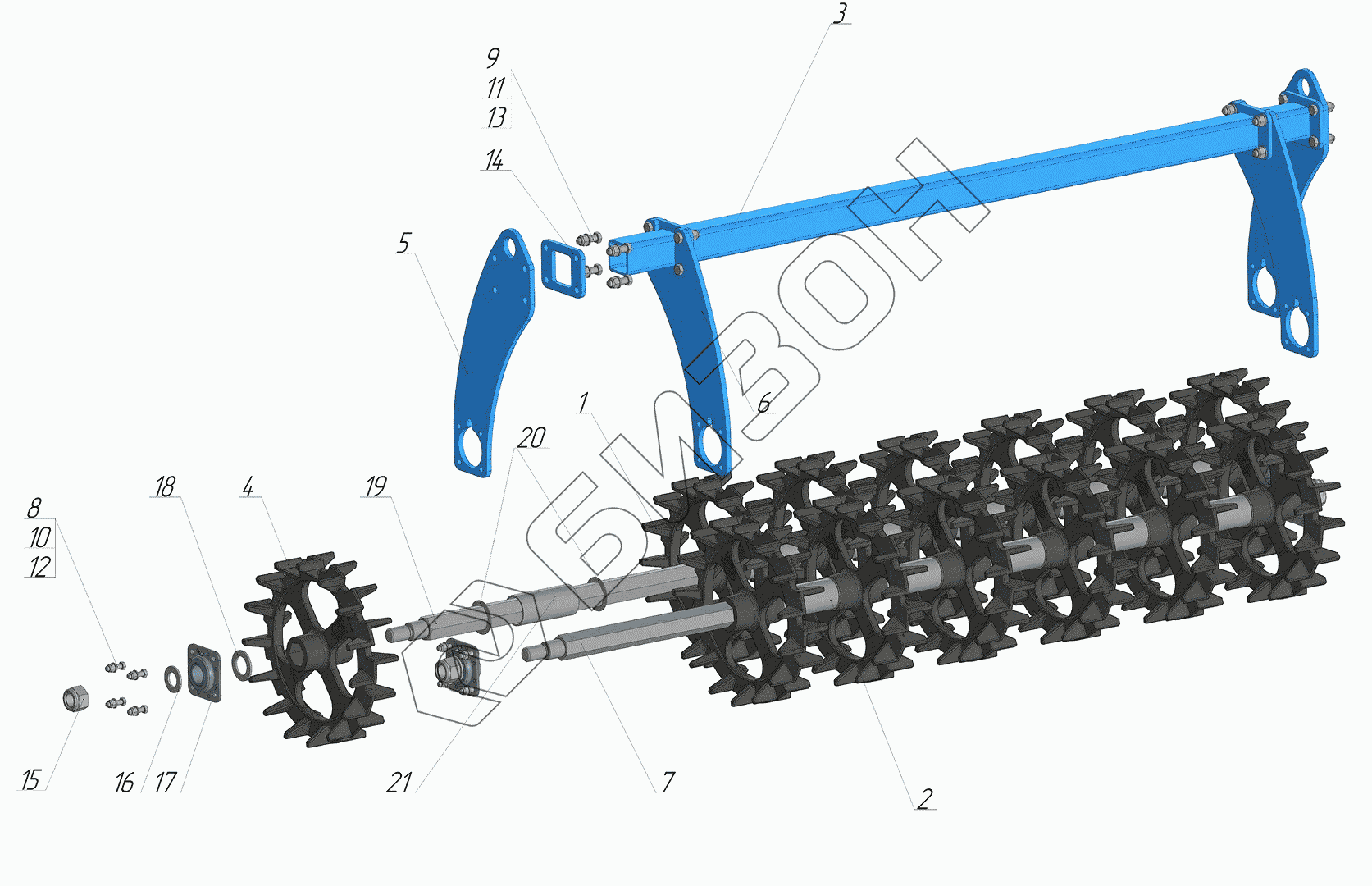

Графический каталог запасных частей к технике: Алмаз СКГ-18 "Алмаз" 2025. Каток 47.1461.04
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47.1461.04.01 | Батарея катка |
Загрузка ...
|
|
| 2 | 47.1461.04.02 | Батарея катка |
Загрузка ...
|
|
| 3 | 47.1461.04.03 | Стяжка |
Загрузка ...
|
|
| 4 | 47.1461.04.01.006 | Колесо кольчато-шпоровое |
Загрузка ...
|
|
| 5 | 47.1461.04.001 | Щека катка |
Загрузка ...
|
|
| 6 | 47.1461.04.002 | Щека катка |
Загрузка ...
|
|
| 7 | 47.1461.04.01.001-01 | Вал |
Загрузка ...
|
|
| 8 | Болт М12-6gх45.88.019 ГОСТ 7798-70 | Болт М12-6gх45.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | Болт М16-6gx55.88.019 | Болт М16-6gx55.88.019 |
Загрузка ...
|
|
| 10 | Гайка М12-8 DIN 985 | Гайка М12-8 DIN 985 |
Загрузка ...
|
|
| 11 | Гайка М16-8 DIN 985 | Гайка М16-8 DIN 985 |
Загрузка ...
|
|
| 12 | Шайба ГОСТ 11371-78Гайка М12-8 DIN 985 | Шайба ГОСТ 11371-78Гайка М12-8 DIN 985 |
Загрузка ...
|
|
| 13 | Шайба ГОСТ 11371-78 16.01.08кп.019 | Шайба ГОСТ 11371-78 16.01.08кп.019 |
Загрузка ...
|
|
| 14 | 47.1461.04.03.002 | Фланец |
Загрузка ...
|
|
| 15 | Гайка М36-8Н DIN 985 | Гайка М36-8Н DIN 985 |
Загрузка ...
|
|
| 16 | Шайба 36.01.08кп.019 ГОСТ 11371-78 | Шайба 36.01.08кп.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | Подшипниковый узел ST 491А | Подшипниковый узел ST 491А |
Загрузка ...
|
|
| 18 | 47.1461.04.01.003 | Шайба |
Загрузка ...
|
|
| 19 | 47.1461.04.01.001 | Вал |
Загрузка ...
|
|
| 20 | 47.1461.04.01.004 | Шайба |
Загрузка ...
|
|
| 21 | 47.1461.04.01.002 | Втулка промежуточная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
