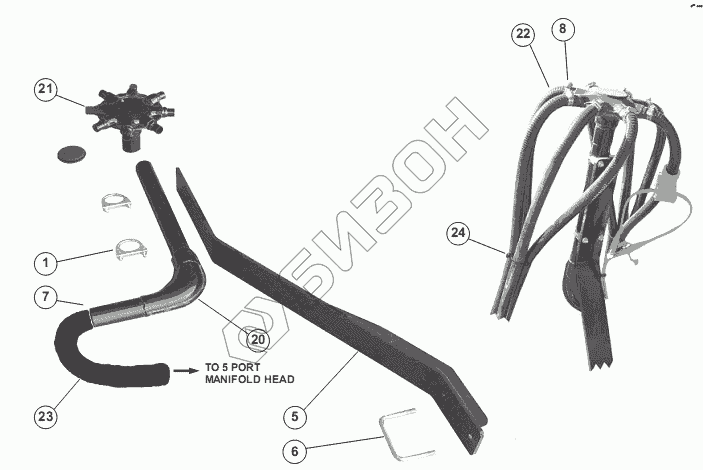

Графический каталог запасных частей к технике: Amity Air Double Disc Drill. MANIFOLD COMPONENTS
1
5
6
7
8
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 65343 | ASSY-CLAMP MUFFLER 2 ZP |
Загрузка ...
|
|
| 1.1 | 65344 | U-BOLT MUFFLER 2 ZP |
Загрузка ...
|
|
| 1.2 | 65346 | NUT-HEX SERRATED FLG ZP |
Загрузка ...
|
|
| 1.3 | 65347 | CLAMP-MUFFLER SADDLE 2 ZP |
Загрузка ...
|
|
| 1.4 | 65660 | CLAMP-MUFFLER 2 |
Загрузка ...
|
|
| 5 | 65342 | WLDMT-SEC TUBE MOUNT 2 |
Загрузка ...
|
|
| 6 | 65657 | U-BOLT .500 X 3.00 X 4.063 X 3.00 |
Загрузка ...
|
|
| 6.1 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 6.2 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 7 | 1013134 | CLAMP-HOSE: S.S.№28 1.32-2.25 |
Загрузка ...
|
|
| 8 | 1026358 | CLAMP-HOSE |
Загрузка ...
|
|
| 20 | 65384 | WLDMT-SECONDARY TUBE 2 PC |
Загрузка ...
|
|
| 21 | 66740 | ASSY-MANF SEC 7 X 2.00 X 1.25 |
Загрузка ...
|
|
| 66412 | 66412 | ASSY-MANF SEC 8 X 2.00 X 1.25 |
Загрузка ...
|
|
| 66334 | 66334 | ASSY-MANF SEC 9 X 2.00 X 1.25 |
Загрузка ...
|
|
| 66753 | 66753 | ASSY-MANIFOLD-10 X 2 X 1.25 |
Загрузка ...
|
|
| 66333 | 66333 | MANIFOLD-7 PORT 1 |
Загрузка ...
|
|
| 65385 | 65385 | MANIFOLD-8 PORT 1 |
Загрузка ...
|
|
| 65390 | 65390 | MANIFOLD-9 PORT 1 |
Загрузка ...
|
|
| 66335 | 66335 | MANIFOLD-10 PORT 1 |
Загрузка ...
|
|
| 22 | 65880 | HOSE-KANAFLEX 1.25 X INCH LENGTH |
Загрузка ...
|
|
| 65386 | 65386 | HOSE-KANAFLEX 1 |
Загрузка ...
|
|
| 23 | 65387 | HOSE-KANAFLEX 2.00 BULK |
Загрузка ...
|
|
| 24 | 65388 | TIE, CABLE |
Загрузка ...
|
|
| 66167 | 66167 | PLATE-MANIFOLD EXTENSION 3 |
Загрузка ...
|
|
| 1011598 | 1011598 | BOLT-HEX: .31 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 1018693 | 1018693 | NUT-NYLOCK: .31 NC GR2 ZP |
Загрузка ...
|
|
| 66323 | 66323 | CLIP-WIRE HARNESS |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
