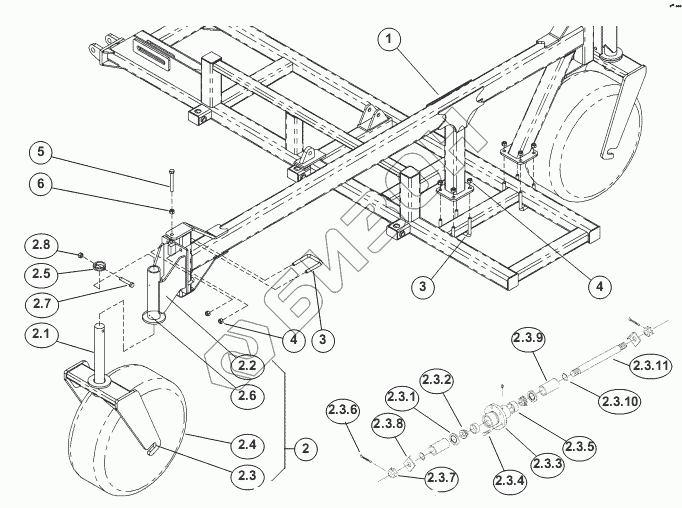

Графический каталог запасных частей к технике: Amity Air Double Disc Drill. WING FRAME CASTERS
1
2
2.1
2.2
2.3
2.3.1
2.3.2
2.3.3
2.3.4
2.3.5
2.3.6
2.3.7
2.3.8
2.3.9
2.3.10
2.3.11
2.4
2.5
2.6
2.7
2.8
3
3
4
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 65264 | WLDMT-CARRIER WHEEL MOUNT |
Загрузка ...
|
|
| 2 | 65160 | ASSY-CASTER |
Загрузка ...
|
|
| 2.1 | 65263 | WLDMT-CASTER FORK |
Загрузка ...
|
|
| 2.2 | 65265 | WLDMT-CASTER MOUNT |
Загрузка ...
|
|
| 2.3 | 65266 | ASSY-HUB AND AXLE |
Загрузка ...
|
|
| 2.3.1 | 66012 | 2 INTERNAL TRIPLE LIP SEAL |
Загрузка ...
|
|
| 2.3.2 | 66013 | BEARING CONE 1-1/2 ID |
Загрузка ...
|
|
| 2.3.3 | 66014 | 6BLT PRSD HUB |
Загрузка ...
|
|
| 2.3.4 | 66015 | 9/16NF X 1-1/18 WHEEL BOLT |
Загрузка ...
|
|
| 2.3.5 | 66016 | CUP BEARING |
Загрузка ...
|
|
| 2.3.6 | 1013473 | PIN-COTTER: .19 X 2.00 NP |
Загрузка ...
|
|
| 2.3.7 | 66279 | CASTLE NUT |
Загрузка ...
|
|
| 2.3.8 | 66280 | AXLE RETAINER |
Загрузка ...
|
|
| 2.3.9 | 66312 | SPACER |
Загрузка ...
|
|
| 2.3.10 | 66311 | O-RING |
Загрузка ...
|
|
| 2.3.11 | 66278 | AXLE SHAFT |
Загрузка ...
|
|
| 2.4 | 65267 | ASSY-REAR HITCH TIRE AND WHEEL |
Загрузка ...
|
|
| 2.4.1 | 53920 | TIRE 12.5L-15 I-3 8-PLY |
Загрузка ...
|
|
| 2.4.2 | 65304 | WHEEL-10.00-15 6-BOLT |
Загрузка ...
|
|
| 2.5 | 65296 | TUBE-CASTER RETAINING |
Загрузка ...
|
|
| 2.6 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 2.7 | 1011625 | BOLT-HEX .75 X 4.00 NC GR5 ZP |
Загрузка ...
|
|
| 2.8 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 3 | 65274 | U-BOLT .75 X 5.50 X 4.06 X 5.50 NC GR5 ZP |
Загрузка ...
|
|
| 4 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 5 | 65297 | BOLT-HEX .75 ZP |
Загрузка ...
|
|
| 6 | 1011827 | NUT-JAM .75 NC GR2 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
