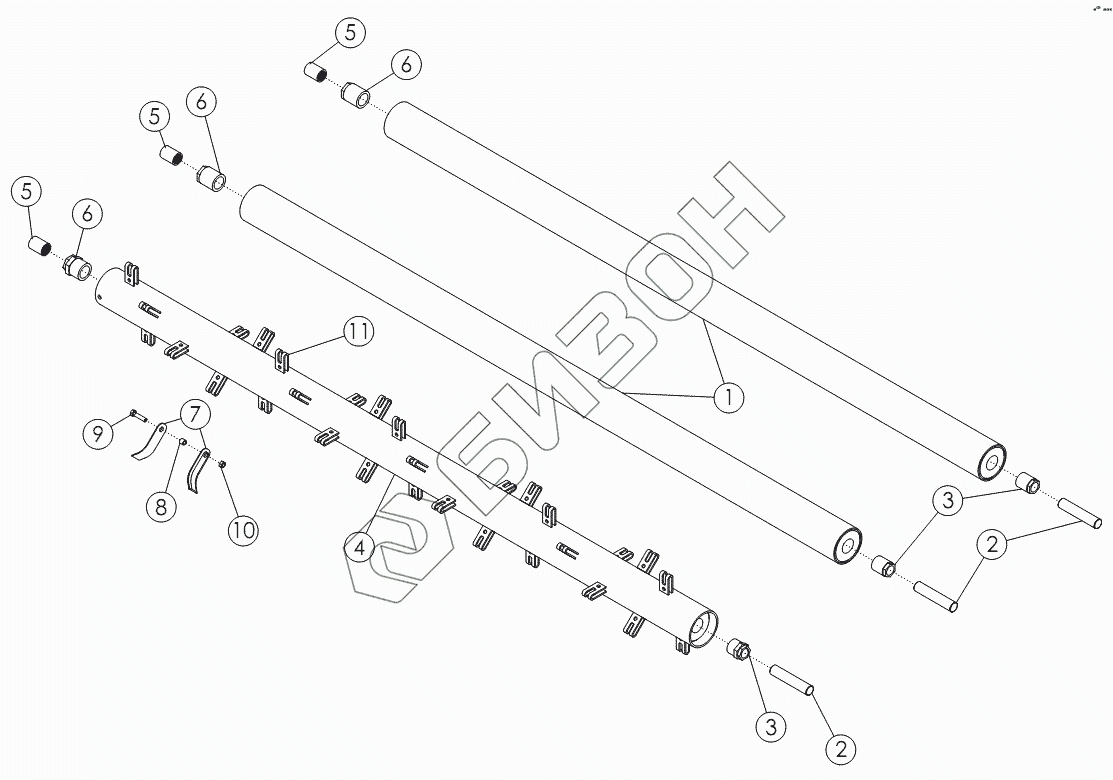

Графический каталог запасных частей к технике: Amity-2004 WIC 6 row. FLAIL TUBE ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
5
5
6
6
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 62124 FLAIL TUBE №1, №2, №3
Загрузка ...
2 58710 SHAFT-FLAIL TUBE
Загрузка ...
3 58459 HUB-TRANTORQUE 1.75 HD
Загрузка ...
4 59358 TUBE-STEEL FLAIL-BALANCED
Загрузка ...
5 62150 COUPLER-SPLINED 1.75-20 X 2.25
Загрузка ...
6 59259 HUB-TRANTORQUE 2.25
Загрузка ...
7 58680 FLAIL-STEEL
Загрузка ...
8 58790 BUSHING-FLAIL
Загрузка ...
9 1024447 BOLT-HEX: .63 X 2.75 NC GR5 ZP
Загрузка ...
10 1016595 NUT-TOPLOCK: .63 NC GR5 ZP
Загрузка ...
11 58681 HOLDER-STEEL FLAIL
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
