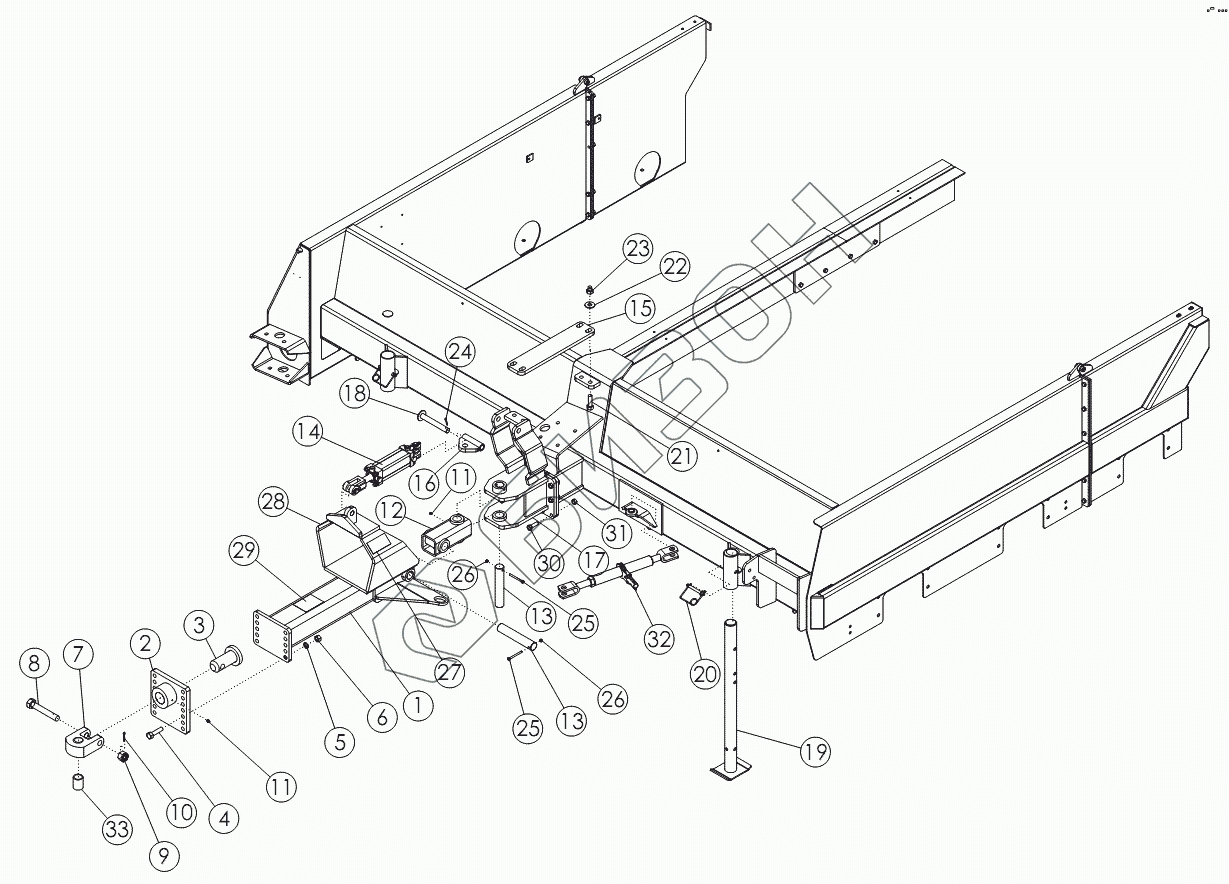

Графический каталог запасных частей к технике: Amity-2004 WIC 6 row. HITCH ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 62603 | WLDMT-HITCH DEFOLIATOR |
Загрузка ...
|
|
| 2 | 57930 | WLDMT-HITCH PLATE |
Загрузка ...
|
|
| 3 | 62101 | WLDMT-PIN |
Загрузка ...
|
|
| 4 | 1012059 | BOLT-HEX: .75 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 5 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 6 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 7 | 64476 | PLATE-PULL HITCH |
Загрузка ...
|
|
| 8 | 62477 | BOLT-HITCH DRILLED |
Загрузка ...
|
|
| 9 | 62088 | NUT-SLOTTED: 1.13 NC GR5 ZP |
Загрузка ...
|
|
| 10 | 1013473 | PIN-COTTER: .19 X 2.00 NP |
Загрузка ...
|
|
| 11 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 12 | 52072 | WLDMT-PIVOT |
Загрузка ...
|
|
| 13 | 51559 | PIN |
Загрузка ...
|
|
| 14 | 58891 | CYLINDER-HYDRAULIC 4 X 8, 3000 |
Загрузка ...
|
|
| 15 | 59644 | PLATE - 0622 |
Загрузка ...
|
|
| 16 | 51815 | WLDMT-CLEVIS |
Загрузка ...
|
|
| 17 | 63709 | WLDMT-HITCH FRONT 6R |
Загрузка ...
|
|
| 18 | 51731 | PIN-FRONT HITCH CLEVIS |
Загрузка ...
|
|
| 19 | 52073 | WLDMT-STAND |
Загрузка ...
|
|
| 20 | 52408 | SPRING PIN .50, X 3.50, |
Загрузка ...
|
|
| 21 | 1016598 | BOLT-HEX: .75 X2.50 NC GR5 ZP |
Загрузка ...
|
|
| 22 | 1030702 | WASHER-FLAT: .75 ZP |
Загрузка ...
|
|
| 23 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 24 | 1011984 | PIN-COTTER .16 X 1.50 ZP |
Загрузка ...
|
|
| 25 | 1030701 | BOLT-HEX .31 X 3.50 NC |
Загрузка ...
|
|
| 26 | 1030700 | NUT-TOPLOCK: .31 NC GR5 ZP |
Загрузка ...
|
|
| 27 | 52338R | DECAL-DANGER ROT |
Загрузка ...
|
|
| 28 | 52328R | DECAL-LUBRICATION |
Загрузка ...
|
|
| 29 | 52248R | DECAL-CAUTION |
Загрузка ...
|
|
| 30 | 1011623 | BOLT-HEX: .63 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 31 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 32 | 52407 | RATCHET JACK-PAINTED |
Загрузка ...
|
|
| 33 | 64614 | SLEEVE 1.38 |
Загрузка ...
|
|
| 33 | 64615 | SLEEVE 1.25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
