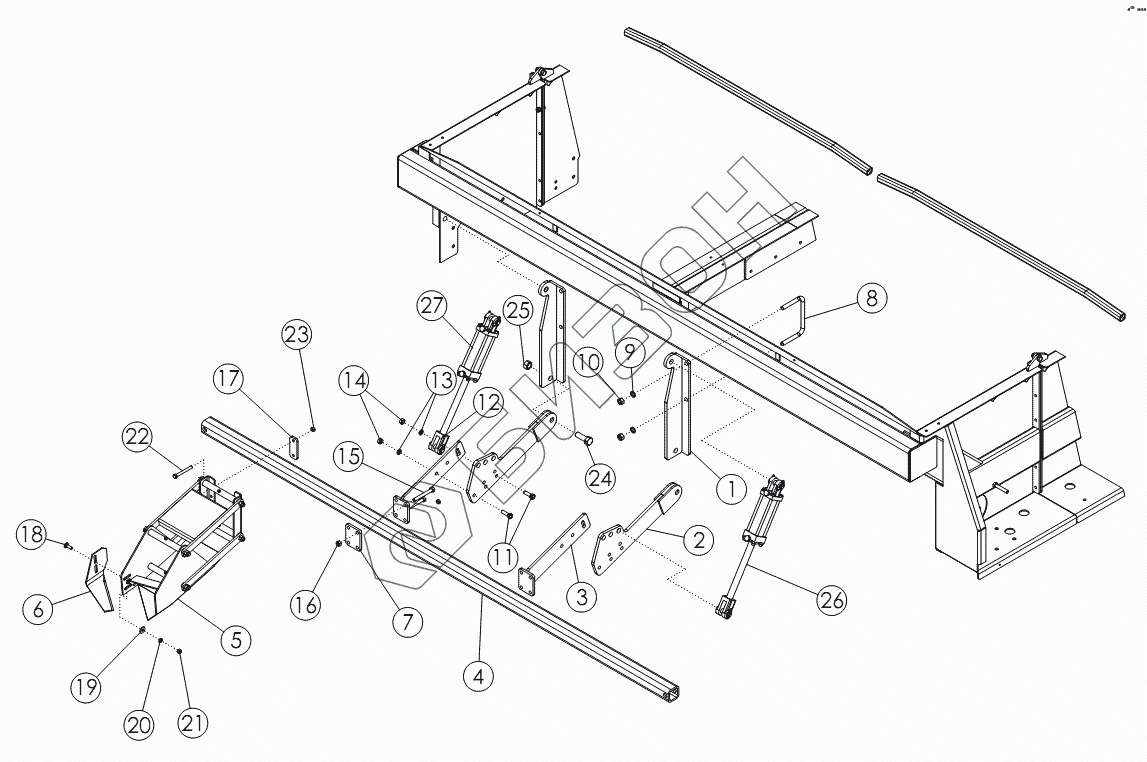

Графический каталог запасных частей к технике: Amity-2004 WIC 6 row. SCALPER BAR ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 52019 | WLDMT - MOUNT |
Загрузка ...
|
|
| 2 | 52017 | WLDMT - ARM |
Загрузка ...
|
|
| 3 | 59092 | WLDMT-BAR BRACKET |
Загрузка ...
|
|
| 4 | 51865 | BAR-SCALPER |
Загрузка ...
|
|
| 5 | 63462 | ASSY-SCALPER BASKET |
Загрузка ...
|
|
| 6 | 51782 | SCALPER KNIFE |
Загрузка ...
|
|
| 7 | 51897 | PLATE-BACKING |
Загрузка ...
|
|
| 8 | 56263 | U-BOLT: .75 X 5.5 X 8 X 5.5 |
Загрузка ...
|
|
| 9 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 10 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 11 | 1011623 | BOLT-HEX: .63 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 13 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 14 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 15 | 1013816 | BOLT-HEX .63 X 5.00 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 51551 | BAR-BASKET MTG |
Загрузка ...
|
|
| 18 | 1011660 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 19 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 20 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 21 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 22 | 1013682 | BOLT-HEX: .50 x 4.50 NC GR5 ZP |
Загрузка ...
|
|
| 23 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 1018007 | BOLT-HEX: 1.00 x 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 25 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 26 | 52343 | CYLINDER HYDRAULIC 2.25 X 8 |
Загрузка ...
|
|
| 27 | 52342 | CYLINDER HYDRAULIC 2.00 X 8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
