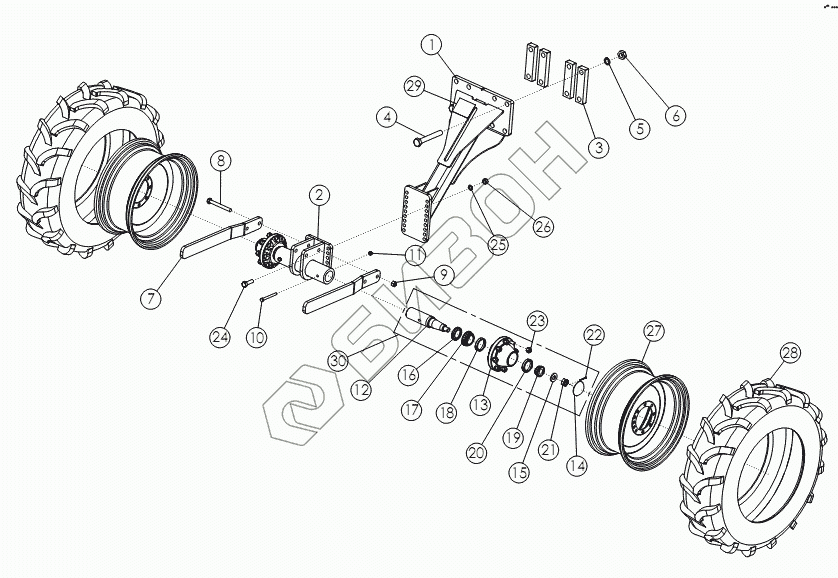

Графический каталог запасных частей к технике: Amity-2007 WIC 6 row. Стойка и колеса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 68153 | Стойка колеса |
Загрузка ...
|
|
| 2 | 57732 | Кронштейн |
Загрузка ...
|
|
| 3 | 64143 | Пластина |
Загрузка ...
|
|
| 4 | 64145 | Болт 1.13x8.00 NC GR8 ZP |
Загрузка ...
|
|
| 5 | 64147 | Гровер |
Загрузка ...
|
|
| 6 | 64146 | Гайка 1.13 NC GR2 ZP |
Загрузка ...
|
|
| 7 | 63685 | Чистик колес |
Загрузка ...
|
|
| 8 | 1016718 | BOLT-HEX: .75 X 6.50 NC GR5 ZP |
Загрузка ...
|
|
| 9 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 10 | 1011618 | BOLT-HEX: .50 X 5.00 NCGR5 ZP |
Загрузка ...
|
|
| 11 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 56897 | Ось колеса комбайна |
Загрузка ...
|
|
| 13 | 53623 | HUB-WHEEL 8-BOLT |
Загрузка ...
|
|
| 14 | 53624 | CAP-HUB |
Загрузка ...
|
|
| 15 | 1030728 | WASHER-FLAT: SAE 1.00 GR8 YZP |
Загрузка ...
|
|
| 16 | 53619 | SEAL |
Загрузка ...
|
|
| 17 | 53621 | BEARING CONE INNER |
Загрузка ...
|
|
| 18 | 53622 | BEARING CUP INNER |
Загрузка ...
|
|
| 19 | 53620 | BEARING CONE OUTER |
Загрузка ...
|
|
| 20 | 52243 | BEARING CUP-INNER |
Загрузка ...
|
|
| 21 | 1030726 | NUT-SPINDLE |
Загрузка ...
|
|
| 22 | 1030797 | PIN-COTTER |
Загрузка ...
|
|
| 23 | 53625 | NUT-WHEEL: .63-18NF |
Загрузка ...
|
|
| 24 | 1016598 | BOLT-HEX: .75 X2.50 NC GR5 ZP |
Загрузка ...
|
|
| 25 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 26 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 27 | 56903 | WHEEL W10 X 24 8 BOLT |
Загрузка ...
|
|
| 28 | 56976 | TIRE 11.2-24 10 PLY R1 |
Загрузка ...
|
|
| 29 | 52248R | DECAL-CAUTION |
Загрузка ...
|
