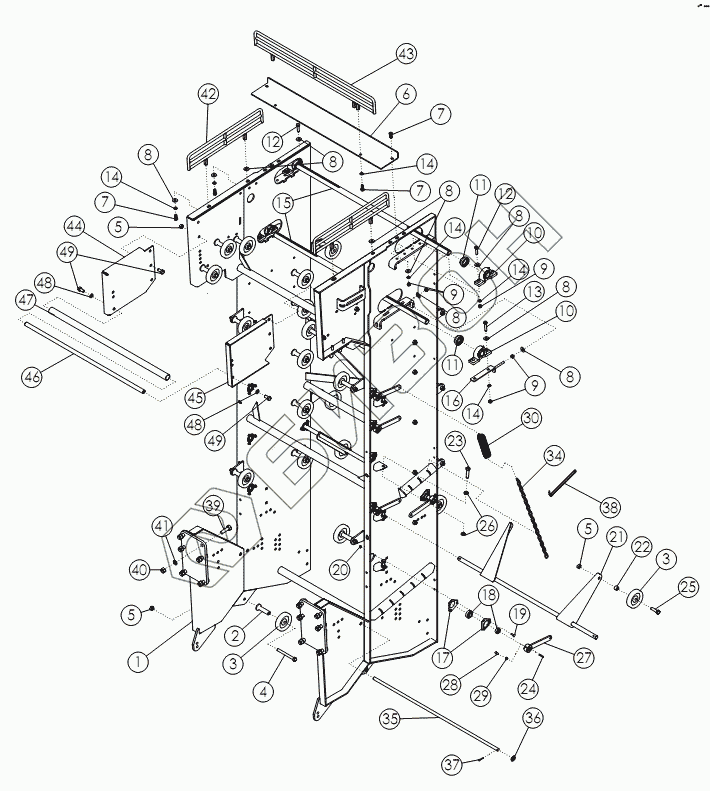

Графический каталог запасных частей к технике: Amity-2007 WIC 6 row. Вертикальный транспортер
1
2
3
3
4
5
5
5
6
7
7
7
8
8
8
8
8
8
8
9
9
9
10
10
11
11
12
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 57911 | Рама вертикальная |
Загрузка ...
|
|
| 2 | 64192 | Стойка ролика |
Загрузка ...
|
|
| 3 | 53825 | Ролик 5 |
Загрузка ...
|
|
| 4 | 1013068 | Болт 63x6.00 NC GR5 ZP |
Загрузка ...
|
|
| 5 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 6 | 57916 | Полка |
Загрузка ...
|
|
| 7 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 8 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 9 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 10 | 52405 | BEARING-PILLOW 1-3/4 |
Загрузка ...
|
|
| 11 | 52382 | SEAL PROTECTOR 1.75 |
Загрузка ...
|
|
| 12 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 13 | 1011610 | Болт |
Загрузка ...
|
|
| 14 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 15 | 68650 | Вал |
Загрузка ...
|
|
| 16 | 68655 | Пластина |
Загрузка ...
|
|
| 17 | 53945 | Гнездо подшипника |
Загрузка ...
|
|
| 18 | 53944 | Подшипник |
Загрузка ...
|
|
| 19 | 1017255 | Болт 31x1.00 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 1030700 | NUT-TOPLOCK: .31 NC GR5 ZP |
Загрузка ...
|
|
| 21 | 53401 | Натяжитель |
Загрузка ...
|
|
| 22 | 64253 | Втулка |
Загрузка ...
|
|
| 23 | 1017526 | BOLT-HEX: .63 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 54638 | Шпонка 25x25x1.38 |
Загрузка ...
|
|
| 25 | 1013023 | Болт 63x2.50 NC GR5 ZP |
Загрузка ...
|
|
| 26 | 1026259 | NUT-JAM: .63 NC GR2 ZP |
Загрузка ...
|
|
| 27 | 50718 | Рычаг |
Загрузка ...
|
|
| 28 | 50813 | Установочный винт |
Загрузка ...
|
|
| 29 | 1013519 | NUT-JAM: .38 NC GR2 ZP |
Загрузка ...
|
|
| 30 | 53159 | Пружина |
Загрузка ...
|
|
| 31 | 57937 | Цепочка |
Загрузка ...
|
|
| 32 | 57938 | Цепочка |
Загрузка ...
|
|
| 33 | 57939 | Цепочка |
Загрузка ...
|
|
| 34 | 57940 | Цепочка |
Загрузка ...
|
|
| 35 | 62896 | Распорка |
Загрузка ...
|
|
| 36 | 1012634 | WASHER-FLAT SAE .75 ZP |
Загрузка ...
|
|
| 37 | 1011984 | PIN-COTTER .16 X 1.50 ZP |
Загрузка ...
|
|
| 38 | 1017248 | Стяжка |
Загрузка ...
|
|
| 39 | 1016598 | BOLT-HEX: .75 X2.50 NC GR5 ZP |
Загрузка ...
|
|
| 40 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 41 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 42 | 58900 | Решетка боковая |
Загрузка ...
|
|
| 43 | 58898 | Решетка задняя |
Загрузка ...
|
|
| 44 | 54805 | Боковина правая |
Загрузка ...
|
|
| 45 | 54778 | Боковина левая |
Загрузка ...
|
|
| 46 | 56754 | Труба |
Загрузка ...
|
|
| 47 | 56773 | Пластиковый чехол |
Загрузка ...
|
|
| 48 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 49 | 1032509 | BOLT-HEX: .63 X 1.25 NC GR5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
