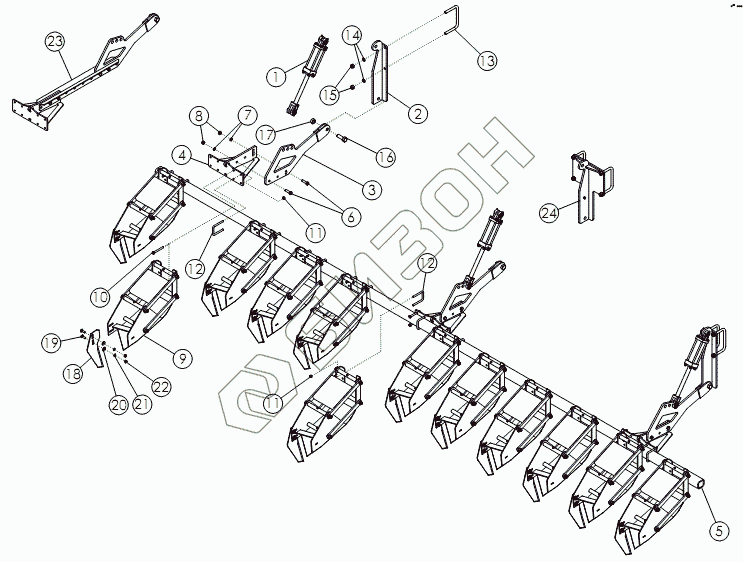

Графический каталог запасных частей к технике: Amity-2011 WIC 12 row. SCALPER BAR ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 58890 | CYLINDER HYDRAULIC 3 X 8 |
Загрузка ...
|
|
| 2 | 68239 | WLDMT - MOUNT |
Загрузка ...
|
|
| 3 | 69126 | WLDMT - ARM |
Загрузка ...
|
|
| 4 | 69127 | WLDMT-BAR BRACKET |
Загрузка ...
|
|
| 5 | 51863 | SCALPER BAR |
Загрузка ...
|
|
| 6 | 1017526 | BOLT-HEX: .63 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 8 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 9 | 63462 | ASSY-SCALPER BASKET |
Загрузка ...
|
|
| 10 | 1013682 | BOLT-HEX: .50 x 4.50 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 69954 | U-BOLT: .50 X 4.50 X 3 X 4.50 |
Загрузка ...
|
|
| 13 | 56263 | U-BOLT: .75 X 5.5 X 8 X 5.5 |
Загрузка ...
|
|
| 14 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 15 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 16 | 1018007 | BOLT-HEX: 1.00 x 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 18 | 51782 | SCALPER KNIFE |
Загрузка ...
|
|
| 19 | 1011660 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 21 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 22 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 23 | 69129 | PLATE-SCALPER EXTENSION |
Загрузка ...
|
|
| 24 | 69011 | WLDMT-CENTER CYLINDER MOUNT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
