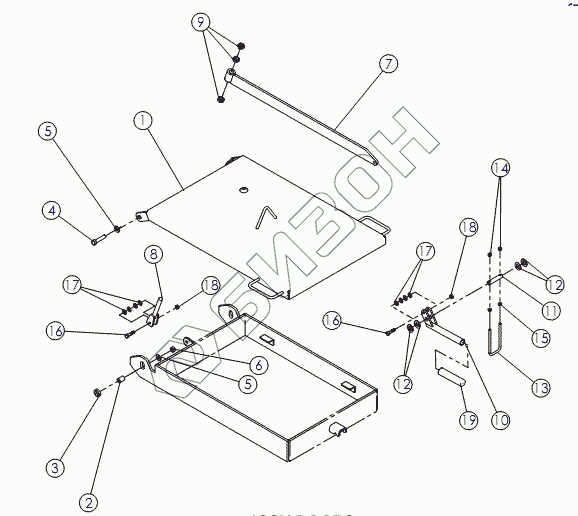

Графический каталог запасных частей к технике: Amity-2800 (3350). ASSY-DOORS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 65558 WLDMT-TOP DOOR
Загрузка ...
2 65555 SPACER-DOOR HINGE
Загрузка ...
3 65554 SPACER-DOOR HINGE
Загрузка ...
4 1017708 BOLT-HEX: .50 X 2.25 NC GR5 ZP
Загрузка ...
5 1011584 WASHER-FLAT
Загрузка ...
6 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
Загрузка ...
7 65559 WLDMT-CLAMP LEVER
Загрузка ...
8 65556 ROD-ADJUSTMENT ZP
Загрузка ...
9 1026259 NUT-JAM: .63 NC GR2 ZP
Загрузка ...
10 65557 WLDMT-CLAMP ADJ TUBE ZP
Загрузка ...
11 65560 PIIN-CLAMP LEVER
Загрузка ...
12 1013004 WASHER-FLAT: SAE .63 ZP
Загрузка ...
13 65656 U-BOLT: .313 X 5.00 X 2 X 5.00
Загрузка ...
14 1030700 NUT-TOPLOCK: .31 NC GR5 ZP
Загрузка ...
15 1020506 NUT-JAM: .31 NC GR2 ZP
Загрузка ...
16 1011602 BOLT-HEX: .38 X 1.50 NC GR5 ZP
Загрузка ...
17 1014608 WASHER-FLAT: SAE .38 ZP
Загрузка ...
18 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
Загрузка ...
19 65902 GRIP-BLACK 1 ID X 5.06L
Загрузка ...
20 64504 SEALANT-PROGLAZE
Загрузка ...
21 1026562 SCREEN BASKET
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
