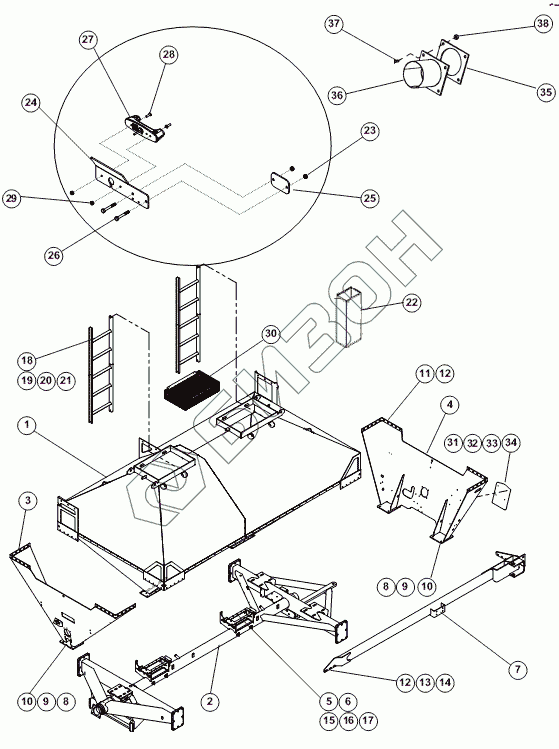

Графический каталог запасных частей к технике: Amity-2800 (3350). ASSY-TANK/RUNNING GEAR
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 65402 | WLDMT-TANK 2800 |
Загрузка ...
|
|
| 1 | 65938 | WLDMT-TANK 3350 |
Загрузка ...
|
|
| 2 | 65406 | WLDMT-RUNNING GEAR |
Загрузка ...
|
|
| 3 | 65525 | WLDMT-FRONT PANEL |
Загрузка ...
|
|
| 4 | 65526 | WLDMT-REAR PANEL |
Загрузка ...
|
|
| 5 | 65512 | GASKET-SEEDBOX |
Загрузка ...
|
|
| 6 | 64504 | SEALANT-PROGLAZE |
Загрузка ...
|
|
| 7 | 65816 | WLDMT-AUGER MOUNT |
Загрузка ...
|
|
| 8 | 1012060 | BOLT-HEX: .75 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 9 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 10 | 1030702 | WASHER-FLAT: .75 ZP |
Загрузка ...
|
|
| 11 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 13 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 14 | 1011584 | WASHER-FLAT |
Загрузка ...
|
|
| 15 | 66043 | BOLT-CRG: SS .25 X 1.25 NC |
Загрузка ...
|
|
| 16 | 65695 | WASHER-FLAT: SS .25 |
Загрузка ...
|
|
| 17 | 1033269 | NUT-NYLOCK |
Загрузка ...
|
|
| 18 | 65678 | WLDMT-LADDER INSIDE 2800 |
Загрузка ...
|
|
| 18 | 65942 | WLDMT-LADDER INSIDE 3350 |
Загрузка ...
|
|
| 19 | 1033271 | BOLT-HEX: SS .38 X 1.00 NC |
Загрузка ...
|
|
| 20 | 1033268 | NUT-NYLOCK: .38 NC GR2 SS |
Загрузка ...
|
|
| 21 | 65778 | WASHER-FLAT: SS .38 |
Загрузка ...
|
|
| 22 | 66549 | KIT-LOW VOLUME TANK INSERT 2800 |
Загрузка ...
|
|
| 22 | 66550 | KIT-LOW VOLUME TANK INSERT |
Загрузка ...
|
|
| 22.1 | 34158 | INSERT-LOW VOLUME 5800 |
Загрузка ...
|
|
| 22.1 | 66584 | INSERT-LOW VOLUME 3350 |
Загрузка ...
|
|
| 22.2 | 66788 | FRAME-LOW VOLUME INSERT |
Загрузка ...
|
|
| 22.3 | 57109 | NUT-COUPLER .50 X 1.75 ZP |
Загрузка ...
|
|
| 22.4 | 1011591 | NUT-JAM: .50 NC GR2 ZP |
Загрузка ...
|
|
| 23 | 1033269 | NUT-NYLOCK |
Загрузка ...
|
|
| 24 | 65836 | MOUNT-BIN LEVEL SENSOR |
Загрузка ...
|
|
| 25 | 65837 | PLATE-BOLTING |
Загрузка ...
|
|
| 26 | 65838 | BOLT-HEX: SS .25 X 2.00 NC GR5 |
Загрузка ...
|
|
| 27 | 66509 | BIN LEVEL SENSOR |
Загрузка ...
|
|
| 28 | 65839 | SCREW-P-H: №10 X .75 NC SS |
Загрузка ...
|
|
| 29 | 65712 | Гайка самоконтрящаяся10 |
Загрузка ...
|
|
| 30 | 1026562 | SCREEN BASKET |
Загрузка ...
|
|
| 31 | 64635 | CASE-MANUAL STORAGE |
Загрузка ...
|
|
| 32 | 1011595 | BOLT-HEX: .25 X .75 NC GR5 ZP |
Загрузка ...
|
|
| 33 | 1020416 | WASHER-FLAT: .25 ZP |
Загрузка ...
|
|
| 34 | 1030946 | NUT-TOPLOCK |
Загрузка ...
|
|
| 35 | 1023159 | GASKET .13 X 5.75 X 7-5 ID |
Загрузка ...
|
|
| 36 | 65443 | WLDMT-FLANGE AND TUBE |
Загрузка ...
|
|
| 37 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 38 | 65313 | NUT-NYLOCK: .50 NC GR2 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
