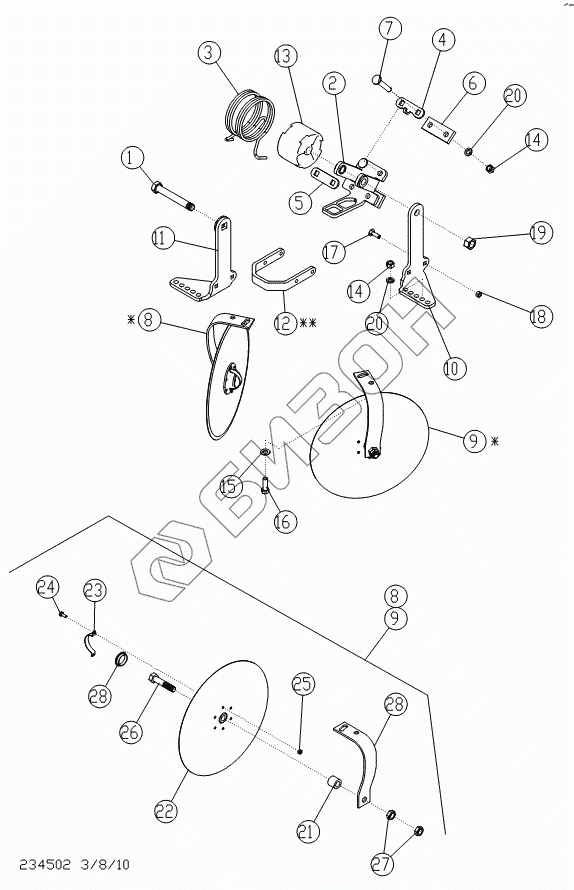

Графический каталог запасных частей к технике: Amity-5015/6015. DISC LEVELER - OPTIONAL
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 234504 | BOLT-HEX: .50 X 5.75 NC GR5 ZP |
Загрузка ...
|
|
| 2 | 66477 | ASSY-CENTER CARRIER |
Загрузка ...
|
|
| 3 | 67206 | SPRING-TORSION .250 OTII |
Загрузка ...
|
|
| 4 | 67208 | HOLDER-SPRING ZP |
Загрузка ...
|
|
| 5 | 67209 | SPACER-DISC LEVELER ZP |
Загрузка ...
|
|
| 6 | 67133 | PLATE-BACKING ZP |
Загрузка ...
|
|
| 7 | 67402 | BOLT-CARR: .50-13 X 3.00 1.50 THREAD ZP |
Загрузка ...
|
|
| 8 | 66478 | ASSY-LH DISC ARM |
Загрузка ...
|
|
| 9 | 66479 | ASSY-RH DISC ARM |
Загрузка ...
|
|
| 10 | 67132 | ARM LONG LEFT |
Загрузка ...
|
|
| 10 | 234506 | ARM SHORT LEFT |
Загрузка ...
|
|
| 11 | 67131 | WLDMT-ARM LONG RIGHT |
Загрузка ...
|
|
| 11 | 234509 | W LDMT-A RM SHORT RIGHT |
Загрузка ...
|
|
| 12 | 234513 | STRAP-GUARD |
Загрузка ...
|
|
| 12 | 234520 | STRAP-EXTENDED GUARD |
Загрузка ...
|
|
| 13 | 67409 | SPACER-CENTER CARRIER |
Загрузка ...
|
|
| 14 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 15 | 33036 | WASHER-FLAT: .50 ZP HD |
Загрузка ...
|
|
| 16 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 1016362 | BOLT-CRG: .38 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 18 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 19 | 1013537 | NUT-TOPLOCK .75 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 21 | 234516 | TUBE-SPACER |
Загрузка ...
|
|
| 22 | 234965 | ASSY-DISC BLADE |
Загрузка ...
|
|
| 23 | 234517 | RETAINER-DUST CAP |
Загрузка ...
|
|
| 24 | 66834 | BOLT-HEX: .25 X .63 NC GR5 |
Загрузка ...
|
|
| 25 | 1013427 | NUT-CENTERLOCK |
Загрузка ...
|
|
| 26 | 1011624 | BOLT-HEX: .63 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 27 | 1026259 | NUT-JAM: .63 NC GR2 ZP |
Загрузка ...
|
|
| 28 | 234515 | SPRING-ARM DISC RH |
Загрузка ...
|
|
| 28 | 234514 | SPRING-ARM DISC LH |
Загрузка ...
|
|
| 29 | 66057 | CAP-DUST |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
