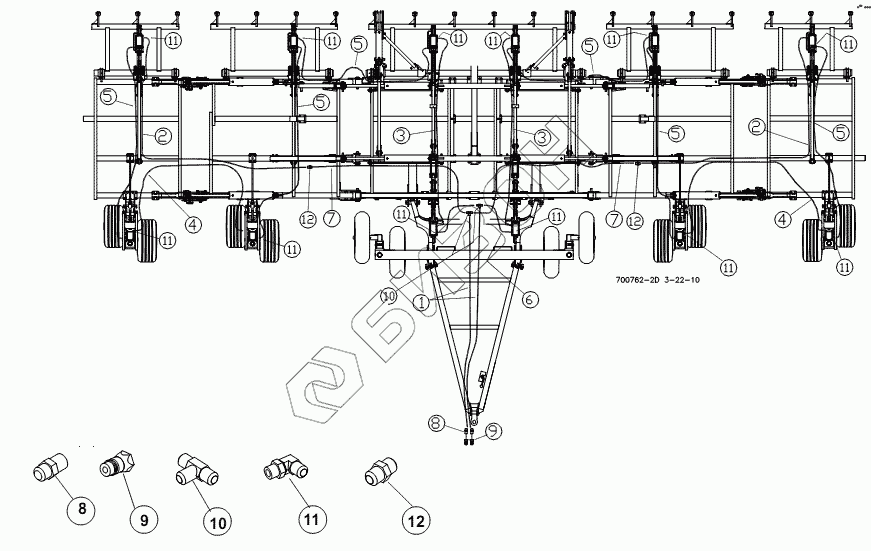

Графический каталог запасных частей к технике: Amity-5015/6015. HOSE ROUTING - 50 MAIN LIFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
5
5
5
5
5
6
7
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 237264 HSE 3KPSI 1/2X234 8FJX-8FJX
Загрузка ...
2 233688 HSE 3KPSI 3/8X252 8FJX-8FJX
Загрузка ...
3 233689 HSE 3KPSI 3/8X180 8FJX-8FJX
Загрузка ...
4 234939 HSE 3KPSI 3/8X220 8FJX-8FJX
Загрузка ...
5 234947 HSE 3KPSI 3/8X194 8FJX-8FJX
Загрузка ...
6 15515 HSE 3KPSI 3/8X62 8FJX-8FJX
Загрузка ...
7 13483 HSE 3KPSI 3/8X120 8FJX-8FJX
Загрузка ...
8 13234 ADP 8MJ X 8MPT
Загрузка ...
9 60640 QUICK DISCONNECT COUPLER
Загрузка ...
10 13238 TEE 8MJ X 8MJ X 8MJ
Загрузка ...
11 25580 ELB 8MORB X 8MJ
Загрузка ...
12 13239 UNION 8MJX8MJ
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
