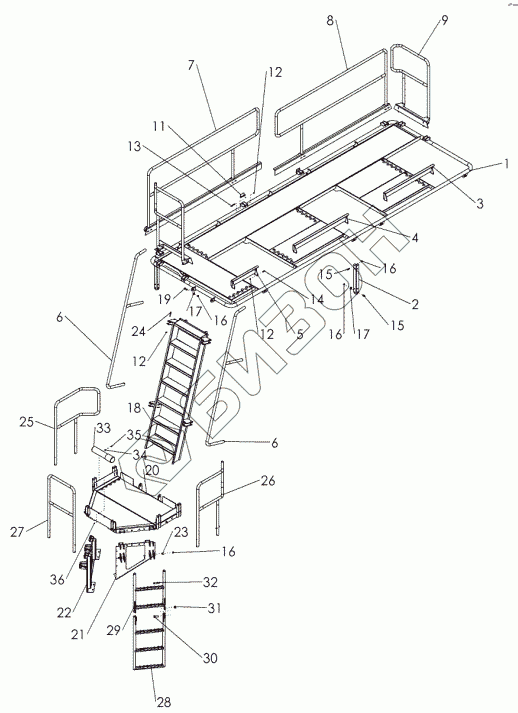

Графический каталог запасных частей к технике: Amity-5250. ASSY - CATWALKS AND RAILINGS AND LADDERS
1
2
3
4
5
6
6
7
8
9
11
12
12
12
13
14
15
15
16
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 37370 | WLDMT-MAIN CATWALK 525 BU |
Загрузка ...
|
|
| 2 | 37361 | PLATE-CATWALK BRACE |
Загрузка ...
|
|
| 3 | 37365 | WLDMT-KICK RAIL 38.25 |
Загрузка ...
|
|
| 4 | 37366 | WLDMT-KICK RAIL 42 |
Загрузка ...
|
|
| 5 | 37367 | WLDMT-KICK RAIL 20 |
Загрузка ...
|
|
| 6 | 37179 | WLDMT-TUBE LADDER HANDRAIL |
Загрузка ...
|
|
| 7 | 37395 | WLDMT-FRONT SIDE HANDRAIL |
Загрузка ...
|
|
| 8 | 37398 | WLDMT-REAR SIDE HANDRAIL |
Загрузка ...
|
|
| 9 | 37369 | WLDMT-BACK HANDRAIL |
Загрузка ...
|
|
| 10 | 37399 | WLDMT-FRONT HANDRAIL |
Загрузка ...
|
|
| 11 | 37661 | SPRING PIN .38 X 2.50 |
Загрузка ...
|
|
| 12 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 13 | 1015174 | BOLT-HEX: .38 X 2.50 NC GF5 ZP |
Загрузка ...
|
|
| 14 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 15 | 1011096 | BOLT-HEX: .50 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 18 | 37255 | WLDMT-LADDER |
Загрузка ...
|
|
| 19 | 1011607 | BOLT-HEX |
Загрузка ...
|
|
| 20 | 37606 | WLDMT-FRONT CATWALK |
Загрузка ...
|
|
| 21 | 37580 | WLDMT-CATWALK MOUNT LH |
Загрузка ...
|
|
| 22 | 37585 | WLDMT-CATWALK MOUNT RH |
Загрузка ...
|
|
| 23 | 65254 | TUBE-SPACER ZP |
Загрузка ...
|
|
| 24 | 59390 | BOLT-HEX: .38 X 2.25 NC G5 ZP |
Загрузка ...
|
|
| 25 | 37591 | WLDMT-RAILING RIGHT |
Загрузка ...
|
|
| 26 | 37588 | WLDMT-RAILING LEFT |
Загрузка ...
|
|
| 27 | 37594 | WLDMT-FRONT RAILING |
Загрузка ...
|
|
| 28 | 37599 | WLDMT-LOWER LADDER |
Загрузка ...
|
|
| 29 | 37597 | WLDMT-LADDER TOP |
Загрузка ...
|
|
| 30 | 62412 | BOLT-HEX: .75 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 31 | 101700 | NUT-TOPLOCK: .75 NC GR5 ZP |
Загрузка ...
|
|
| 32 | 1017719 | BOLT-HEX: .50 X 3.25 NC GR5 ZP |
Загрузка ...
|
|
| 33 | 234313 | STORAGE TUBE-OWNERS MANUAL |
Загрузка ...
|
|
| 34 | 1020416 | WASHER-FLAT: .25 ZP |
Загрузка ...
|
|
| 35 | 1011595 | BOLT-HEX: .25 X .75 NC GR5 ZP |
Загрузка ...
|
|
| 36 | 1030946 | NUT-TOPLOCK |
Загрузка ...
|
|
| 37 | 223329 | HOLDER-LIGHT PLUG |
Загрузка ...
|
|
| 38 | 1013423 | BOLT-HEX: .25 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 39 | 1030946 | NUT-TOPLOCK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
