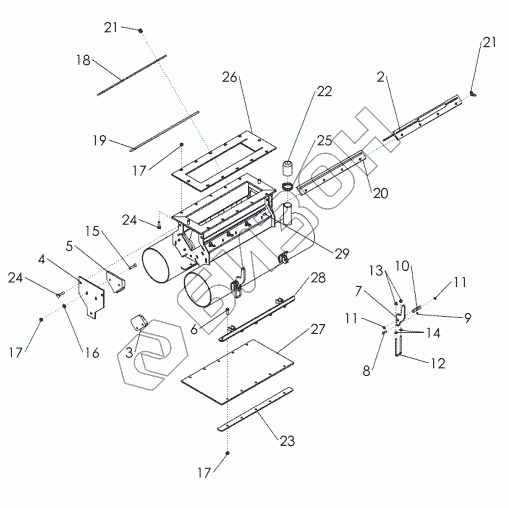

Графический каталог запасных частей к технике: Amity-5250. ASSY - DUAL CHUTE
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
17
18
19
20
21
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 330334 | WLDMT-BAFFLE 6 |
Загрузка ...
|
|
| 2 | 330033 | WLDMT-BAFFLE SLIDE GATE |
Загрузка ...
|
|
| 3 | 330027 | BLOCK-BAFFLE SLIDE GATE POLY |
Загрузка ...
|
|
| 4 | 330036 | PLATE-BAFFLE END PLATE |
Загрузка ...
|
|
| 5 | 330028 | BLOCK-BAFFLE SLIDE PRESSURE POLY |
Загрузка ...
|
|
| 6 | 1033270 | BOLT-HEX: SS .25 X .75 NC |
Загрузка ...
|
|
| 7 | 65640 | PLATE-METER CLAMP HANDLE |
Загрузка ...
|
|
| 8 | 67497 | PIN-METER |
Загрузка ...
|
|
| 9 | 67498 | E-CLIP .188 SS |
Загрузка ...
|
|
| 10 | 65639 | SHAFT-METER LATCH |
Загрузка ...
|
|
| 11 | 67499 | RING-RETAINING .375 SS |
Загрузка ...
|
|
| 12 | 65655 | U-BOLT-SS: .188 X 3.25 X .875 X 3.25 |
Загрузка ...
|
|
| 13 | 65712 | Гайка самоконтрящаяся10 |
Загрузка ...
|
|
| 14 | 65348 | NUT-HEX: SS 10-24 |
Загрузка ...
|
|
| 15 | 330300 | SCREW-F-H-S-C: .25 1.25 NC SS |
Загрузка ...
|
|
| 16 | 65695 | WASHER-FLAT: SS .25 |
Загрузка ...
|
|
| 17 | 1033269 | NUT-NYLOCK |
Загрузка ...
|
|
| 18 | 330037 | PLATE-BAFFLE PLUG |
Загрузка ...
|
|
| 19 | 330324 | GASKET-PLUG NEOPRENE |
Загрузка ...
|
|
| 20 | 330323 | GASKET-SLIDE GATE NEOPRENE |
Загрузка ...
|
|
| 21 | 330046 | NUT-WING: .25 SS |
Загрузка ...
|
|
| 22 | 37624 | CAP-TUBE |
Загрузка ...
|
|
| 23 | 65629 | PLATE-CLEANOUT RETAINER |
Загрузка ...
|
|
| 24 | 66043 | BOLT-CRG: SS .25 X 1.25 NC |
Загрузка ...
|
|
| 25 | 1026358 | CLAMP-HOSE |
Загрузка ...
|
|
| 26 | 65512 | GASKET-SEEDBOX |
Загрузка ...
|
|
| 27 | 65708 | RUBBER-CLEANOUT DOOR |
Загрузка ...
|
|
| 28 | 65626 | WLDMT-ANGLE LATCH |
Загрузка ...
|
|
| 29 | 330031 | STUD-.25 X .625 KNURLED |
Загрузка ...
|
|
| 30 | 64504 | SEALANT-PROGLAZE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
