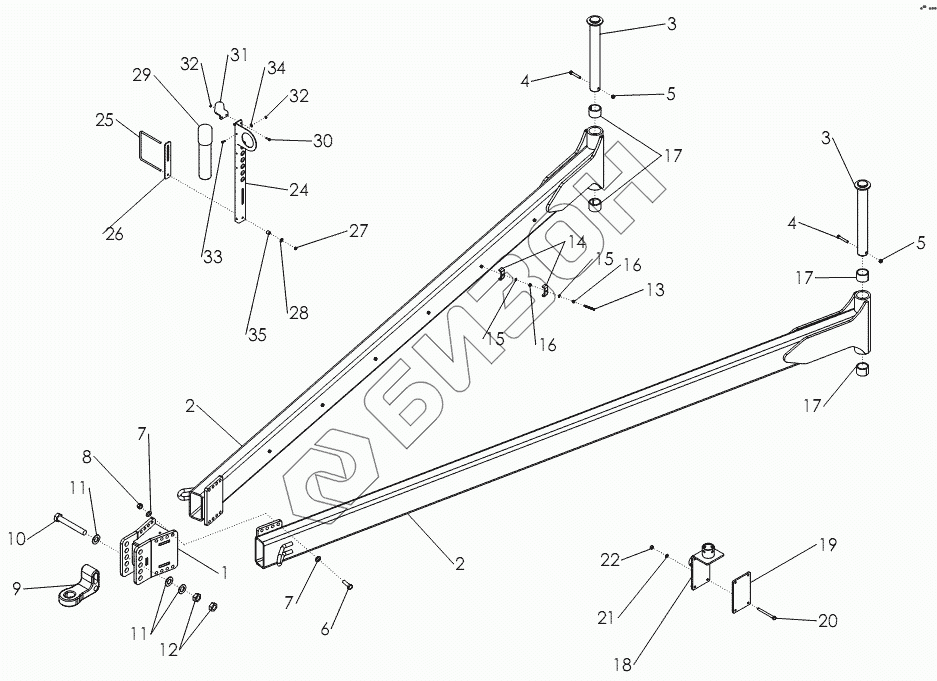

Графический каталог запасных частей к технике: Amity Single Disc Drill. FRONT HITCH ASSEMBLY
1
2
2
3
3
4
4
5
5
6
7
7
8
9
10
11
11
12
13
14
15
15
16
16
17
17
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 33320 | 33320 | WLDMT-ODRAWPOLE SDD 30' AND 40' |
Загрузка ...
|
|
| 36224 | 36224 | ASSY-UTILITY POLE KIT |
Загрузка ...
|
|
| 35832 | 35832 | KIT-JACK 8000LB SDD |
Загрузка ...
|
|
| 1 | 33354 | WLDMT, HITCH |
Загрузка ...
|
|
| 2 | 35168 | WLDMT-DRAWPOLE SDD 50' AND 60' |
Загрузка ...
|
|
| 3 | 33462 | PIN,WELD DRAWPOLE |
Загрузка ...
|
|
| 4 | 1011611 | BOLT-HEX: .50 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 5 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 6 | 62096 | BOLT-HEX: .75 X 2.50 NC GR8 ZP |
Загрузка ...
|
|
| 7 | 35132 | WASHER-FLAT: SAE .75 GR8 YZP |
Загрузка ...
|
|
| 8 | 66501 | NUT-HEX: .75 NC GR8 YZP |
Загрузка ...
|
|
| 9 | 18236 | CAST DUAL HITCH |
Загрузка ...
|
|
| 10 | 36222 | BOLT-HEX 1.25 X 9.00 NC GR 8 ZP |
Загрузка ...
|
|
| 11 | 66499 | WASHER-FLAT: SAE 1.25 GR8 YZP |
Загрузка ...
|
|
| 12 | 66502 | JAM NUT, 1.25 DIA., GR. 8 YZNC |
Загрузка ...
|
|
| 13 | 65379 | STUD-.38 X 3.00 UNC GR5 ZP |
Загрузка ...
|
|
| 14 | 50714 | CLAMP .50 ZP |
Загрузка ...
|
|
| 15 | 1011586 | WASHER-LOCK: .38 ZP |
Загрузка ...
|
|
| 16 | 1011576 | NUT-HEX: .38 NC GR2 ZP |
Загрузка ...
|
|
| 17 | 33372 | BUSHING 3.00 X 2.50 X 2.00 |
Загрузка ...
|
|
| 18 | 35834 | WLDMT-JACK MOUNT TDD |
Загрузка ...
|
|
| 19 | 35843 | PLATE-JACK MOUNT CLAMP |
Загрузка ...
|
|
| 20 | 1016660 | BOLT-HEX .50 x 5.50 NC GR5 ZP |
Загрузка ...
|
|
| 21 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 22 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 23 | 65962 | JACK-SIDEWIND 8000 |
Загрузка ...
|
|
| 24 | 236142 | FORMED CHANNEL-HYD HOSE BRKT |
Загрузка ...
|
|
| 25 | 35563 | U-BOLT .375 X 7 X 8.063 X 7 |
Загрузка ...
|
|
| 26 | 241777 | BACKING PLATE |
Загрузка ...
|
|
| 27 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 28 | 1011828 | Шайба |
Загрузка ...
|
|
| 29 | 234313 | STORAGE TUBE-OWNERS MANUAL |
Загрузка ...
|
|
| 30 | 1013423 | BOLT-HEX: .25 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 31 | 223329 | HOLDER-LIGHT PLUG |
Загрузка ...
|
|
| 32 | 1030946 | NUT-TOPLOCK |
Загрузка ...
|
|
| 33 | 1011595 | BOLT-HEX: .25 X .75 NC GR5 ZP |
Загрузка ...
|
|
| 34 | 1020416 | WASHER-FLAT: .25 ZP |
Загрузка ...
|
|
| 35 | 36226 | BUSHING-3/4 OD X .75 |
Загрузка ...
|
|
| 36 | 69256 | CHAIN-SAFETY 41000 |
Загрузка ...
|
|
| 37 | 1011603 | BOLT-HEX: .38 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 38 | 1011828 | Шайба |
Загрузка ...
|
|
| 39 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
