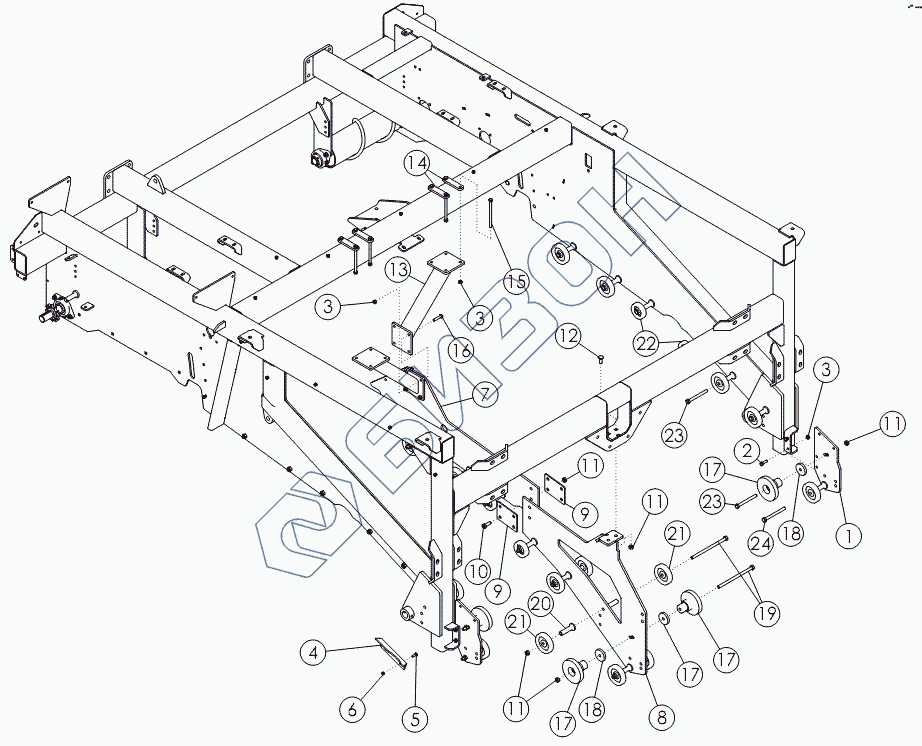

Графический каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. JUMP CHAIN
1
2
3
3
3
4
5
6
7
8
9
9
10
11
11
11
11
12
13
14
15
16
17
17
17
17
18
18
19
20
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 73276 | PLATE-LOWER IDLER MNT RH |
Загрузка ...
|
|
| 2 | 1011607 | BOLT-HEX |
Загрузка ...
|
|
| 3 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 4 | 73285 | PLATE-FILLER ANGLE RH |
Загрузка ...
|
|
| 5 | 1016362 | BOLT-CRG: .38 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 6 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 73361 | PLATE-CENTER PANEL REAR |
Загрузка ...
|
|
| 8 | 73359 | WLDMT-CENTER PANEL FRONT |
Загрузка ...
|
|
| 9 | 73362 | PLATE-BOLTING |
Загрузка ...
|
|
| 10 | 1013918 | Болт |
Загрузка ...
|
|
| 11 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 72063 | BOLT-HEX: .63 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 13 | 72855 | WLDMT-CENTER PANEL MNT |
Загрузка ...
|
|
| 14 | 58204 | Пластина |
Загрузка ...
|
|
| 15 | 1032514 | BOLT-HEX |
Загрузка ...
|
|
| 16 | 1017708 | BOLT-HEX: .50 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 54042 | Ролик 6 |
Загрузка ...
|
|
| 18 | 62932 | Проставка |
Загрузка ...
|
|
| 19 | 72773 | BOLT-HEX: .63 X 11.00 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 64192 | Стойка ролика |
Загрузка ...
|
|
| 21 | 53825 | Ролик 5 |
Загрузка ...
|
|
| 22 | 53854 | Ролик |
Загрузка ...
|
|
| 23 | 1013068 | Болт 63x6.00 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 1012913 | BOLT-HEX: .63 X 6.50 NC GR5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
