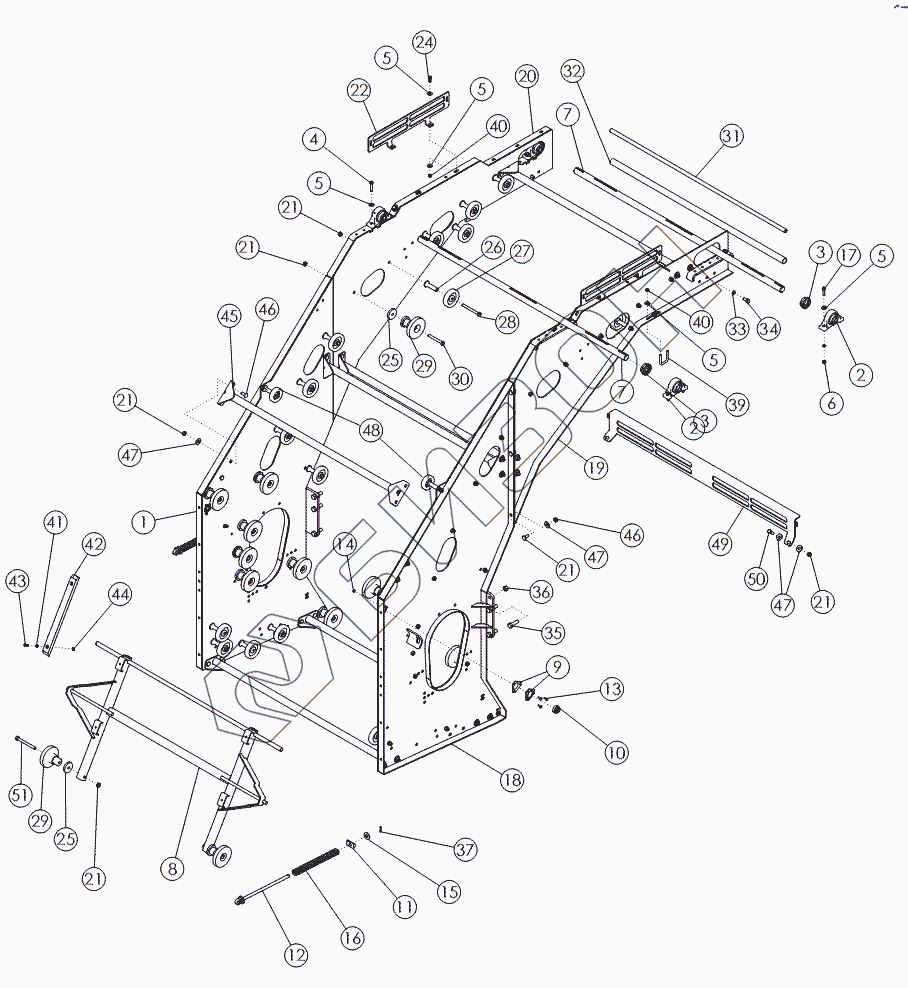

Графический каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. REAR SCRUB
1
2
2
3
3
4
5
5
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
22
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
39
40
40
41
42
43
44
45
46
46
47
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 72672 | SCRUB-BOTTOM LEFT WLDMT |
Загрузка ...
|
|
| 2 | 52405 | BEARING-PILLOW 1-3/4 |
Загрузка ...
|
|
| 3 | 52382 | SEAL PROTECTOR 1.75 |
Загрузка ...
|
|
| 4 | 1011610 | Болт |
Загрузка ...
|
|
| 5 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 6 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 7 | 72996 | SHAFT - HEAD 1.75 |
Загрузка ...
|
|
| 8 | 72637 | WLDMT-PENDULUM |
Загрузка ...
|
|
| 9 | 53945 | Гнездо подшипника |
Загрузка ...
|
|
| 10 | 53944 | Подшипник |
Загрузка ...
|
|
| 11 | 56680 | Плавающая шайба |
Загрузка ...
|
|
| 12 | 72718 | WLDMT-EYEBOLT ZP |
Загрузка ...
|
|
| 13 | 1017255 | Болт 31x1.00 NC GR5 ZP |
Загрузка ...
|
|
| 14 | 1030700 | NUT-TOPLOCK: .31 NC GR5 ZP |
Загрузка ...
|
|
| 15 | 1030702 | WASHER-FLAT: .75 ZP |
Загрузка ...
|
|
| 16 | 56853 | Пружина |
Загрузка ...
|
|
| 17 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 18 | 72674 | SCRUB-BOTTOM RIGHT WLDMT |
Загрузка ...
|
|
| 19 | 72673 | SCRUB-TOP RIGHT WLDMT |
Загрузка ...
|
|
| 20 | 72671 | SCRUB-TOP LEFT WLDMT |
Загрузка ...
|
|
| 21 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 22 | 73127 | PLATE - SCRUB EXT - SIDE |
Загрузка ...
|
|
| 23 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 24 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 25 | 62932 | Проставка |
Загрузка ...
|
|
| 26 | 64192 | Стойка ролика |
Загрузка ...
|
|
| 27 | 53825 | Ролик 5 |
Загрузка ...
|
|
| 28 | 1013068 | Болт 63x6.00 NC GR5 ZP |
Загрузка ...
|
|
| 29 | 54042 | Ролик 6 |
Загрузка ...
|
|
| 30 | 1013816 | BOLT-HEX .63 X 5.00 NC GR5 ZP |
Загрузка ...
|
|
| 31 | 72322 | PIPE-THREADED |
Загрузка ...
|
|
| 32 | 72345 | PIPE-PLASTIC |
Загрузка ...
|
|
| 33 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 34 | 1032509 | BOLT-HEX: .63 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 35 | 1016598 | BOLT-HEX: .75 X2.50 NC GR5 ZP |
Загрузка ...
|
|
| 36 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 37 | 1012375 | PIN-COTTER: .19 X 1.50 NP |
Загрузка ...
|
|
| 38 | 1012913 | BOLT-HEX: .63 X 6.50 NC GR5 ZP |
Загрузка ...
|
|
| 39 | 65658 | U-BOLT .50 X 3 X 2.06 X 3 |
Загрузка ...
|
|
| 40 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 41 | 1014608 | WASHER-FLAT: SAE .38 ZP |
Загрузка ...
|
|
| 42 | 72995 | SLIDE-12R SCRUB |
Загрузка ...
|
|
| 43 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 44 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 45 | 72256 | WLDMT-CROSS TUBE |
Загрузка ...
|
|
| 46 | 72063 | BOLT-HEX: .63 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 47 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 48 | 53854 | Ролик |
Загрузка ...
|
|
| 49 | 73126 | PLATE-SCRUB REAR |
Загрузка ...
|
|
| 50 | 1013918 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
