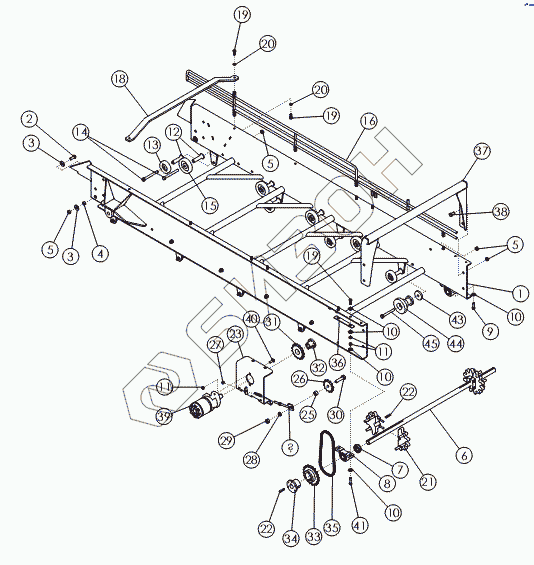

Графический каталог запасных частей к технике: Amity Wic Harvester 12 row 24s. ELEVATOR BOOM
1
2
3
3
4
5
5
5
6
7
8
9
10
10
10
10
11
11
12
13
14
15
16
18
19
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 57880 | 57880 | Ремкомплект гидромотора |
Загрузка ...
|
|
| 1 | 72756 | WLDMT-ELEVATOR BOOM 12R |
Загрузка ...
|
|
| 2 | 1014349 | BOLT-HEX: .63 x 1.50 ND GR5 ZP |
Загрузка ...
|
|
| 3 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 4 | 53449 | Втулка |
Загрузка ...
|
|
| 5 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 6 | 68650 | Вал |
Загрузка ...
|
|
| 7 | 52382 | SEAL PROTECTOR 1.75 |
Загрузка ...
|
|
| 8 | 52405 | BEARING-PILLOW 1-3/4 |
Загрузка ...
|
|
| 9 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 10 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 11 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 64192 | Стойка ролика |
Загрузка ...
|
|
| 13 | 53854 | Ролик |
Загрузка ...
|
|
| 14 | 1013068 | Болт 63x6.00 NC GR5 ZP |
Загрузка ...
|
|
| 15 | 53825 | Ролик 5 |
Загрузка ...
|
|
| 16 | 64744 | Решетка |
Загрузка ...
|
|
| 17 | 58898 | Решетка задняя |
Загрузка ...
|
|
| 18 | 54803 | Стяжка |
Загрузка ...
|
|
| 19 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 21 | 68659 | Звездочка |
Загрузка ...
|
|
| 21 | 68658 | SPROCKET - SPLIT 56MM |
Загрузка ...
|
|
| 22 | 50152 | KEY .38 X .38 X 2.00 |
Загрузка ...
|
|
| 23 | 72329 | WLDMT-REDUCTION MOUNT REAR |
Загрузка ...
|
|
| 24 | 63876 | Шпилька |
Загрузка ...
|
|
| 25 | 58086 | Втулка |
Загрузка ...
|
|
| 26 | 56334 | Натяжная звездочка |
Загрузка ...
|
|
| 27 | 1011591 | NUT-JAM: .50 NC GR2 ZP |
Загрузка ...
|
|
| 28 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 29 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 30 | 1012059 | BOLT-HEX: .75 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 31 | 64155 | Звездочка |
Загрузка ...
|
|
| 32 | 53719 | Переходная коническая втулка |
Загрузка ...
|
|
| 33 | 56650 | Звездочка |
Загрузка ...
|
|
| 34 | 50335 | Переходная коническая втулка |
Загрузка ...
|
|
| 35 | 64654 | Цепь |
Загрузка ...
|
|
| 36 | 64732 | Пластина |
Загрузка ...
|
|
| 37 | 64578 | Стяжка |
Загрузка ...
|
|
| 38 | 1032509 | BOLT-HEX: .63 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 39 | 57686 | Большой гидромотор |
Загрузка ...
|
|
| 40 | 1011660 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 41 | 1017708 | BOLT-HEX: .50 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 42 | 64675 | LINK OFFSET 80H |
Загрузка ...
|
|
| 43 | 62932 | Проставка |
Загрузка ...
|
|
| 44 | 68664 | ROLLER-STEP 5 |
Загрузка ...
|
|
| 45 | 1013935 | BOLT - HEX: 63 X 450 NC GR5 ZP |
Загрузка ...
|
