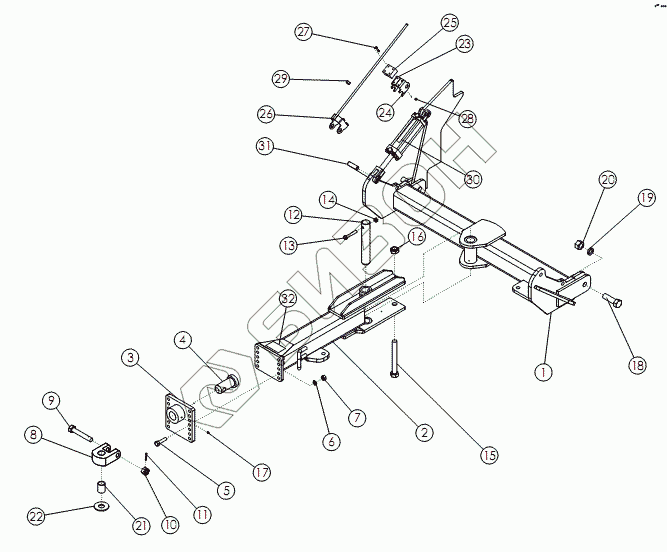

Графический каталог запасных частей к технике: Amity Wic Harvester 12 row 24s. HITCH ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 72023 | WLDMT - HITCH PIVOT 12R |
Загрузка ...
|
|
| 2 | 57928 | WLDMT - DRAWPOLE |
Загрузка ...
|
|
| 3 | 57930 | WLDMT-HITCH PLATE |
Загрузка ...
|
|
| 4 | 62101 | WLDMT-PIN |
Загрузка ...
|
|
| 5 | 1012059 | BOLT-HEX: .75 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 6 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 7 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 8 | 64476 | PLATE-PULL HITCH |
Загрузка ...
|
|
| 9 | 62477 | BOLT-HITCH DRILLED |
Загрузка ...
|
|
| 10 | 62088 | NUT-SLOTTED: 1.13 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 1013473 | PIN-COTTER: .19 X 2.00 NP |
Загрузка ...
|
|
| 12 | 50678 | PIN |
Загрузка ...
|
|
| 13 | 1015117 | BOLT-HEX: .63 X 4.00 NC GR8 ZP |
Загрузка ...
|
|
| 14 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 15 | 1030756 | BOLT-HEX: 1.25 X 10.50 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1030759 | NUT-TOPLOCK: 1.25 NC ZP |
Загрузка ...
|
|
| 17 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 18 | 72021 | BOLT - HEX: 138 X 450 NC GR5 ZP |
Загрузка ...
|
|
| 19 | 1030760 | WASHER-LOCK: 1.38 ZP |
Загрузка ...
|
|
| 20 | 1030758 | NUT-HEX: 1.38 NC ZP |
Загрузка ...
|
|
| 21 | 64614 | SLEEVE 1.38 |
Загрузка ...
|
|
| 21 | 64615 | SLEEVE 1.25 |
Загрузка ...
|
|
| 22 | 58925 | WASHER-HARDENED: 4.00 X 1.63 |
Загрузка ...
|
|
| 23 | 63995 | TOP BRACKET - RH |
Загрузка ...
|
|
| 24 | 63996 | TOP BRACKET - LH |
Загрузка ...
|
|
| 25 | 63383 | POLY GUIDE BLOCK |
Загрузка ...
|
|
| 26 | 63999 | WLDMT - BOTTOM BRACKET |
Загрузка ...
|
|
| 27 | 1016211 | BOLT-HEX: .25 X 2.00 NC GR5 |
Загрузка ...
|
|
| 28 | 1030946 | NUT-TOPLOCK |
Загрузка ...
|
|
| 29 | 63359 | COLLAR-SET: .563 ZP |
Загрузка ...
|
|
| 30 | 63405 | DECAL-DEPTH GAUGE |
Загрузка ...
|
|
| 31 | 63406 | PIN-CLEVIS: 1.00 X 4.00 ZP |
Загрузка ...
|
|
| 32 | 52448 | DECAL-CAUTION |
Загрузка ...
|
|
| 33 | 69256 | CHAIN-SAFETY 41000 |
Загрузка ...
|
